Multitasking

TF9A

Sistema “all in one” Tornitura / Fresatura  Accessori Moda

Il sistema TFA9 di RCR  è un’impianto integrato di tornitura e fresatura, specificatamente progettato per il settore degli accessori moda. Questa soluzione avanzata combina versatilità, precisione e produttività, ottimizzando ogni fase del processo produttivo convenzionale,

La filosofia ispiratrice è quella del “all in one”. significa minori setup, meno errori, risparmio spazio occupato e più efficienza per l’operatore.

 Processo di Fresatura (P0)

 Assi: X, Y, Z, B, C1

oppure C2 + M

 Processo di Tornitura (P1)

 X, Z, C1 o C2, M ute mot

Oppure

X, Z, M1 o M2 fisso Tornio

Passaggio barra
50 mm
Massimo diametro di tornitura
200 mm
Distanza fra Mandrino e Controman.
900 mm

Potenza motore mandrino fresatura

Potenza motori mandrino di tornitura

13 kW – 24.000 rpm

30 kW- 6.000 rpm

Scarica il catalogo

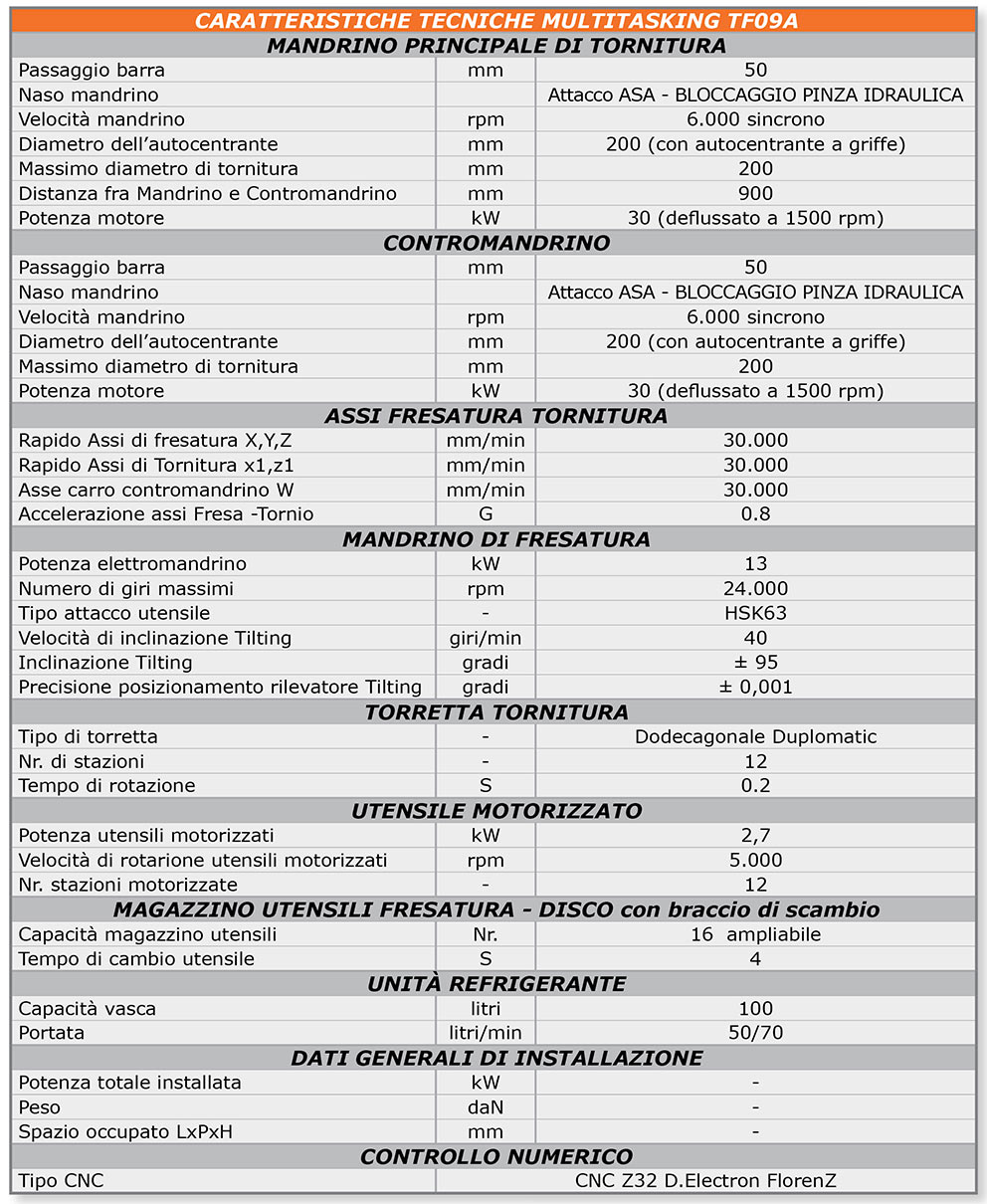

CARATTERISTICHE PRINCIPALI

Struttura e Stabilità Insuperabili

  • La struttura, il basamento  del TFA9 sono realizzati con riempimento in minerale legato, garantendo un assorbimento ottimale delle vibrazioni e una stabilità termica eccezionale, che si traduce in una finitura ottimale dei pezzi lavorati.
  • Le parti mobili, come il carro e la slitta, sono realizzate in struttura nervata e analizzate con il metodo degli elementi finiti (FEM).

Linea Mandrino: Versatilità e Precisione

  • Offre diverse possibilità per ottimizzare le esigenze di lavorazione, sia nella fresatura di asportazione sia nella fresatura di finitura, incluse operazioni di finitura veloce.
  • Le unità elettromandrino disponibili garantiscono una struttura compatta, elevata potenza specifica grazie al raffreddamento a liquido, massima precisione e stabilità termica.

Magazzino Utensili e Sistemi di Scorrimento Avanzati

  • Dotato di un magazzino utensili a 30 posizioni automatico con braccio di scambio, posizionato fuori dal campo di lavoro.
  • Gli assi di scorrimento trasversale X, longitudinale Y e verticale Z sono azionati da motori brushless con sistema di misura assoluto integrato, garantendo precisione e fluidità nei movimenti.
  • .

TFA9: Soluzione Personalizzata per l’Alta Moda

Il sistema TFA9 è completamente personalizzabile secondo le esigenze del cliente, sia per le corse sia per gli accessori. Con una varietà di modelli e dimensioni disponibili, ogni configurazione garantisce flessibilità e affidabilità, adattandosi perfettamente alle esigenze specifiche del settore degli accessori moda.

Le specifiche di cui sopra sono soggette a modifiche senza preavviso


ESEMPI APPLICATIVI


CONTROLLO NUMERICO

D.Electron Z32

Il controllo numerico D.Electron Z32 è la scelta ideale per ottimizzare le prestazioni delle fresatrici CNC EM750-5X-Linear di medie dimensioni. Con programmazione in linguaggio ISO, un’interfaccia utente grafica intuitiva e funzioni di controllo del movimento ad alta precisione, il D.Electron Z32 garantisce una lavorazione precisa e affidabile. Le sue avanzate funzioni di sicurezza proteggono sia l’operatore che la macchina, contribuendo a mantenere un ambiente di lavoro sicuro.

Vantaggi:

  • Prestazioni Elevate: Grazie alle sue funzionalità avanzate, il D.Electron Z32 offre prestazioni di alto livello, garantendo risultati di lavorazione eccellenti.
  • Facile da Usare: L’interfaccia utente intuitiva semplifica l’accesso e la gestione di tutte le funzioni del controllo numerico, rendendo il processo di fresatura più efficiente.
  • Sicurezza: Con funzioni di sicurezza avanzate, il D.Electron Z32 assicura un ambiente di lavoro sicuro, proteggendo l’operatore e la macchina da potenziali incidenti.
