Portale Gantry

GS Monolitica

Precisione e Stabilità per Stampi in Acciaio

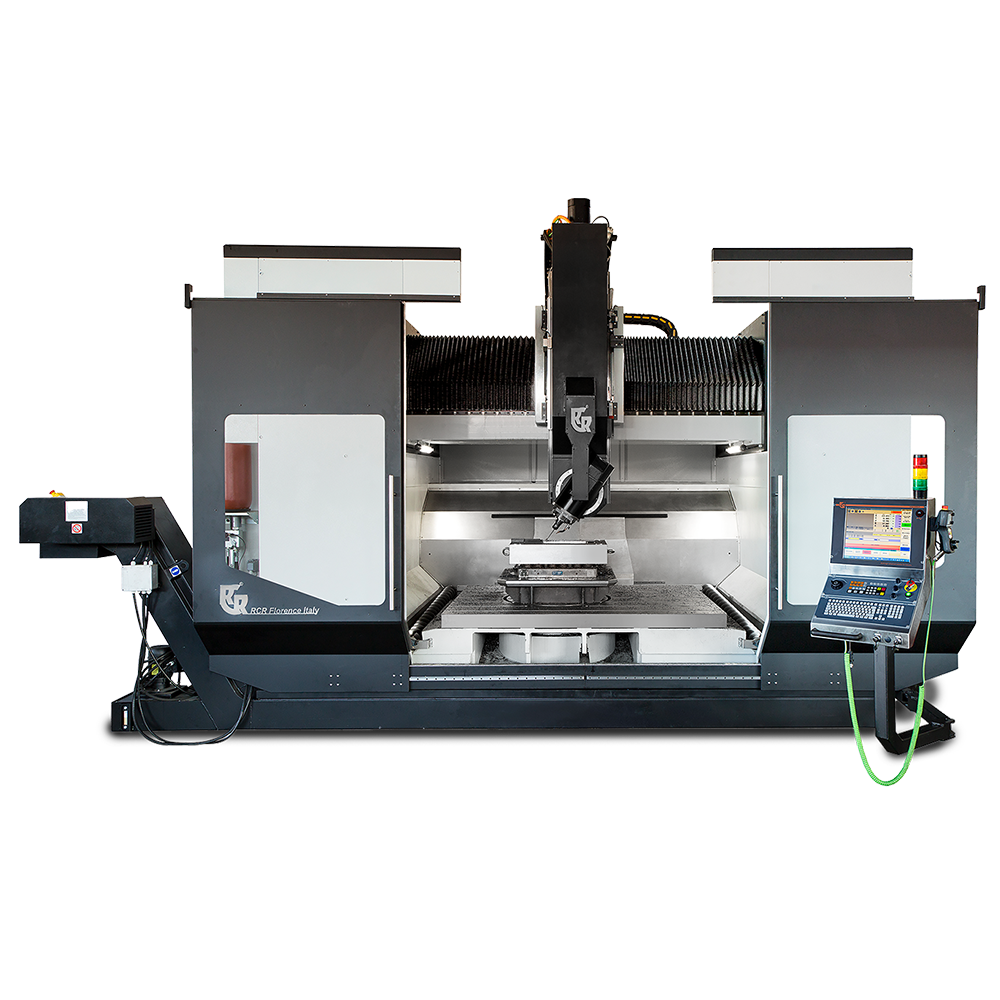

La fresatrice GSM (Gantry Screw Monolitica) a 3 assi di RCR Italy si distingue per la sua capacità di realizzare stampi in acciaio con precisione eccezionale. Questo sistema CNC, con un design monolitico con traversa ad azione gantry, unisce potenza e precisione per lavorazioni di alta qualità.

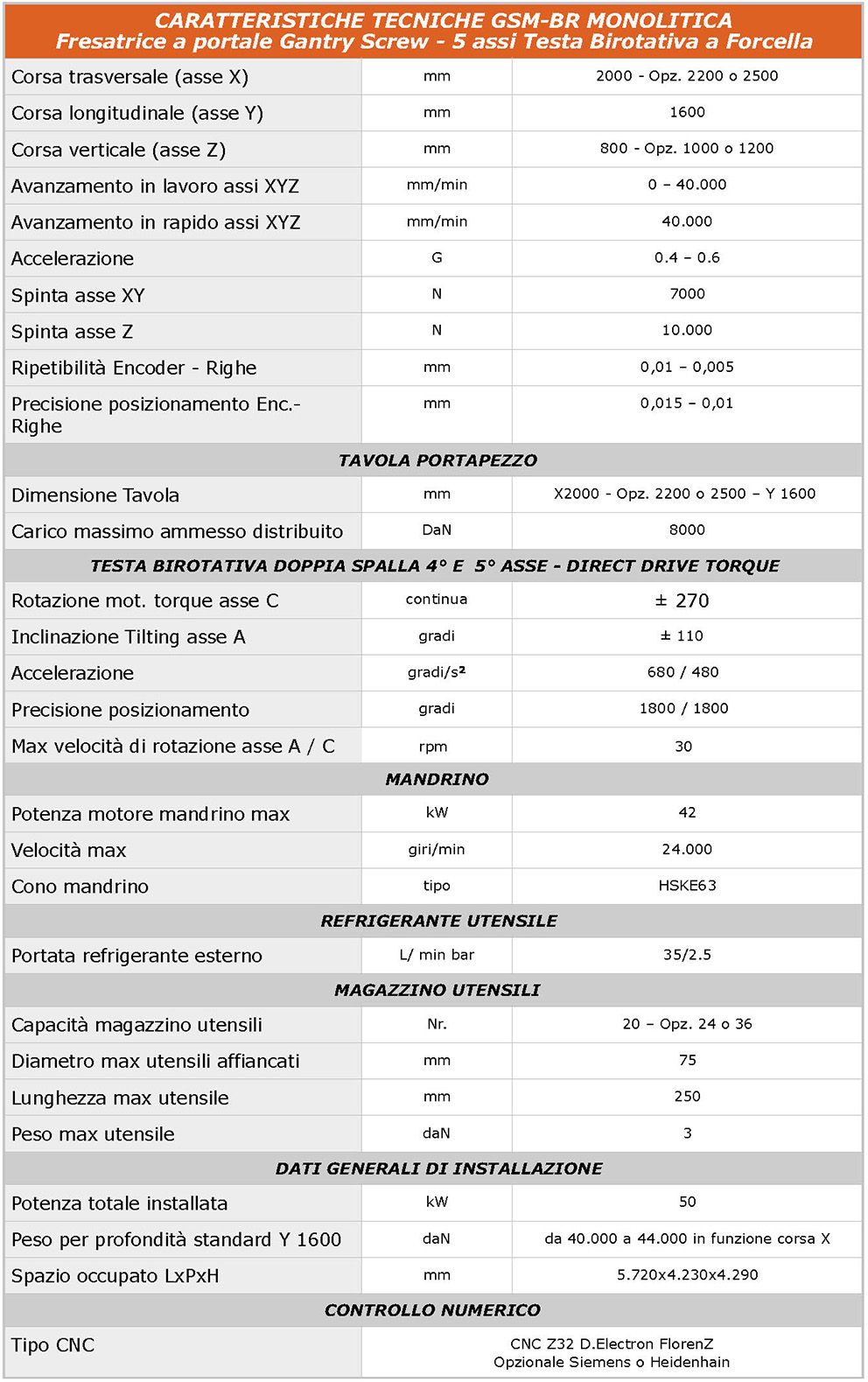

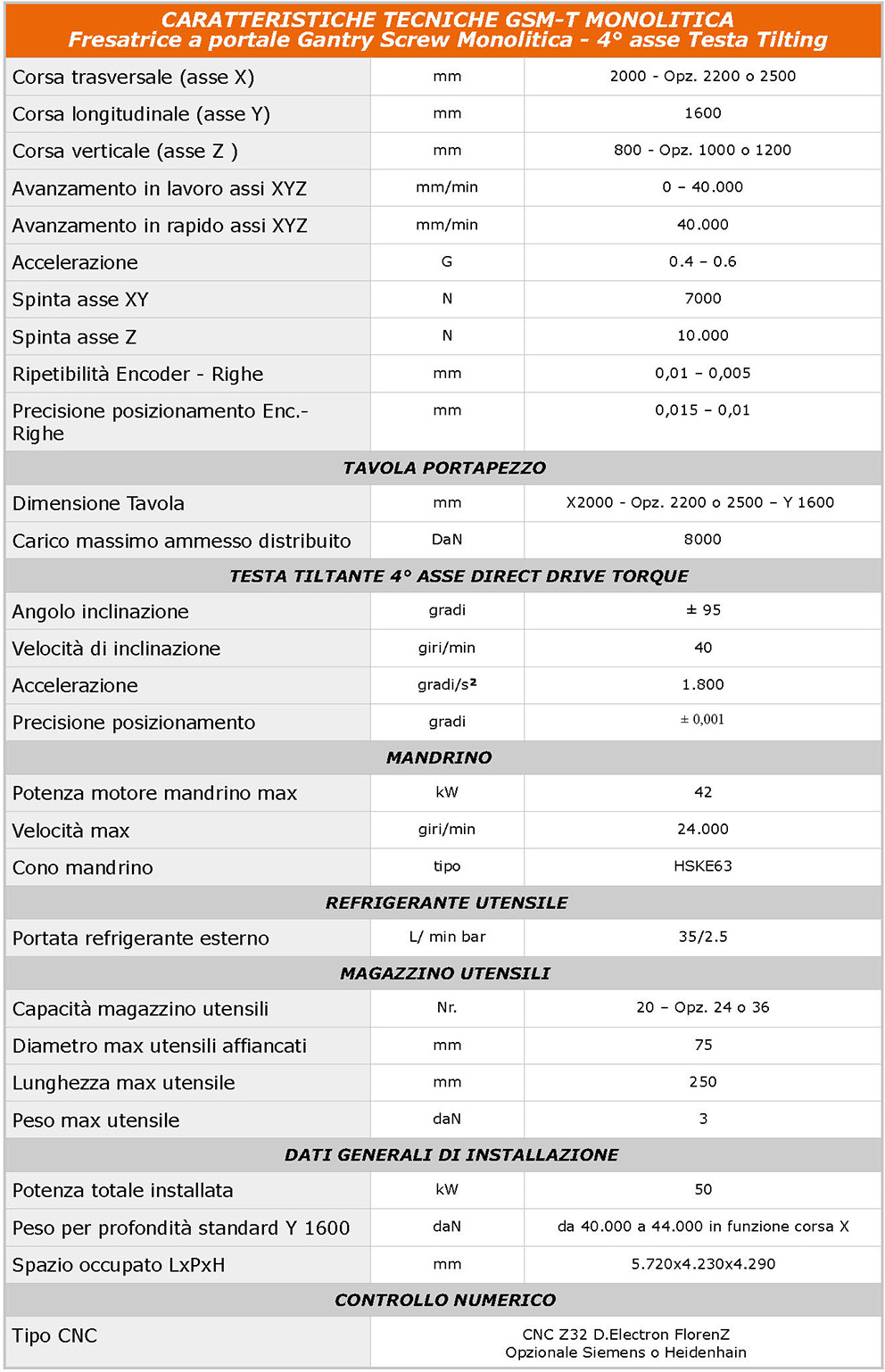

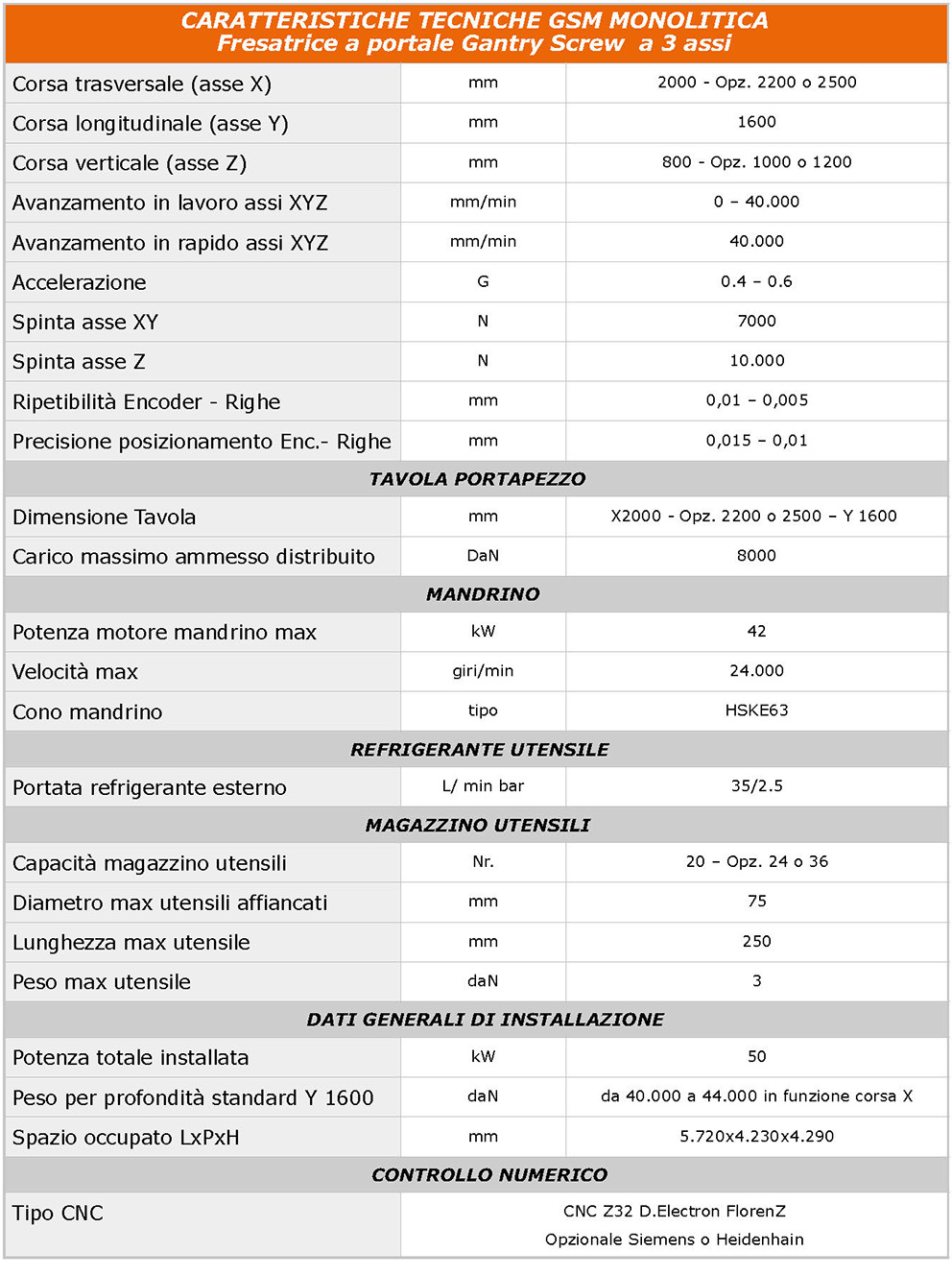

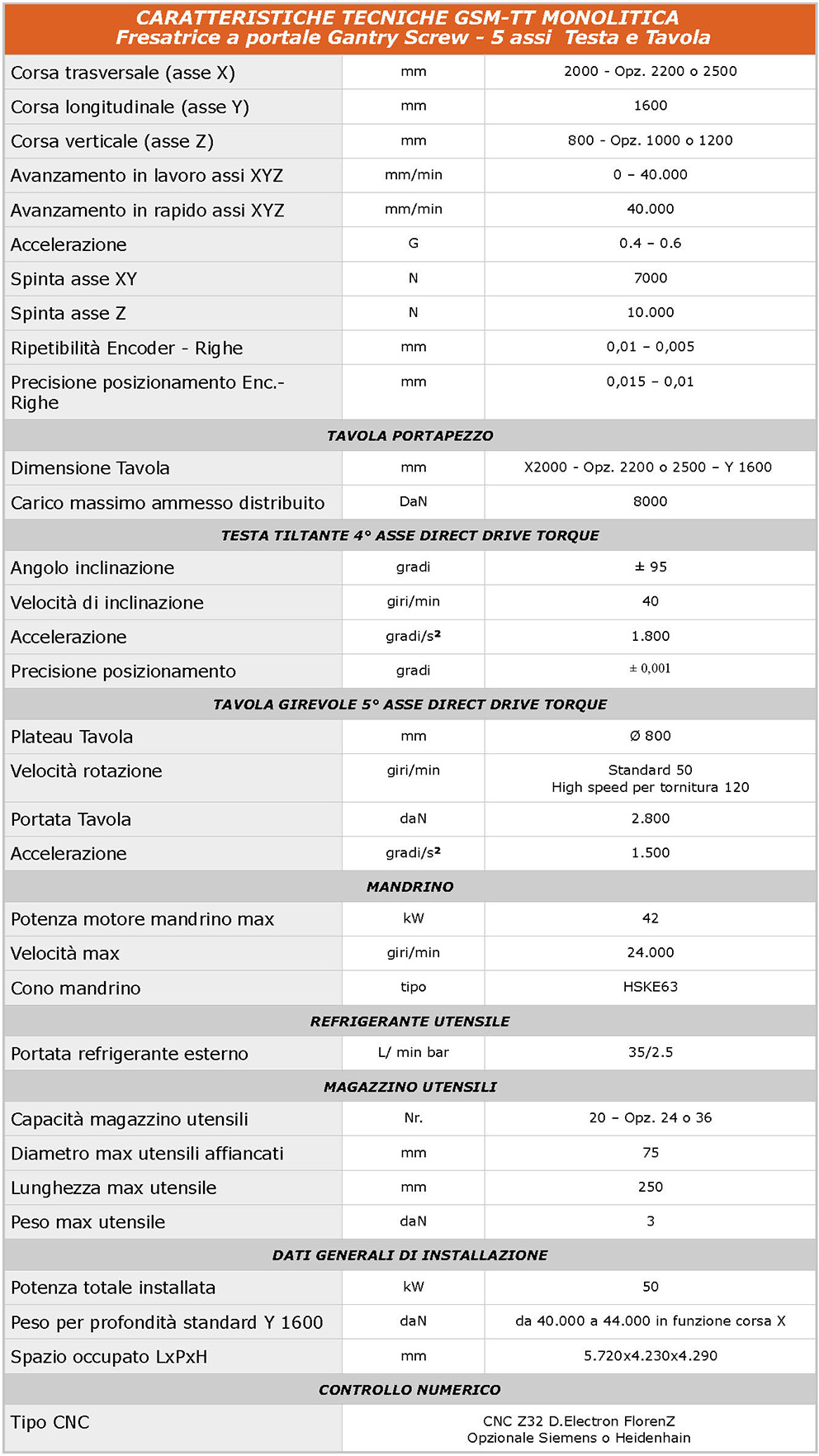

Corsa asse X 2.000/2.500/3.000 mm
Corsa asse Y 1.600/2.500 mm
Corsa asse Z 800/1.000/1.200 mm
Velocità max 24.000 giri/min – HSK63
Avanzamento in lavoro assi XYZ 60.000 mm/min
Potenza motore mandrino 42 kW
Scarica il catalogo


CARATTERISTICHE PRINCIPALI

Struttura Monolitica per Massima Stabilità

  • Il basamento monoblocco “Monolitica” e la traversa ad azione gantry assicurano che il pezzo resti sempre fermo, azionata con viti “Screw” a ricircolo di sfere.
  • La struttura monolitica è riempita con un filler di minerale legato di composizione proprietaria, garantendo stabilità termica, minima dilatazione e massimo smorzamento delle vibrazioni.

Versatilità e Precisione in Ogni Dettaglio

  • Ideale per lavorazioni che richiedono elevata asportazione e finiture ad bassissima rugosità, incluse operazioni di incisione di alta precisione, grazie anche al mandrino ad alta potenza e velocità.

Magazzino Utensili Avanzato e Accessibilità Migliorata

  • Equipaggiata con un magazzino utensili configurabile, posizionato fuori dal campo di lavoro e movimentato da un asse lineare, situato posteriormente alla macchina.
  • Totale apertura delle porte anteriori che facilitano il carico anche di pezzi di elevate dimensioni.
    Da notare che l’asse lungo del piano macchina è nella direzione parallela al mandrino posizionato orizzontalmente; ciò ne consente l’aumento delle dimensioni per la lavorabilità del pezzo..

GSM Monolitica: Personalizzazione e Affidabilità

La fresatrice GSM Monolitica di RCR  è completamente personalizzabile secondo le esigenze del cliente, sia per le corse sia per gli accessori. Offre una varietà di modelli e dimensioni, ciascuno garantendo flessibilità e affidabilità, per adattarsi perfettamente a qualsiasi esigenza di lavorazione di stampi in acciaio.

Le specifiche di cui sopra sono soggette a modifiche senza preavviso


ESEMPI APPLICATIVI


CONTROLLO NUMERICO

D.Electron Z32

Il controllo numerico D.Electron Z32 è la scelta ideale per ottimizzare le prestazioni delle fresatrici CNC EM750-5X-Linear di medie dimensioni. Con programmazione in linguaggio ISO, un’interfaccia utente grafica intuitiva e funzioni di controllo del movimento ad alta precisione, il D.Electron Z32 garantisce una lavorazione precisa e affidabile. Le sue avanzate funzioni di sicurezza proteggono sia l’operatore che la macchina, contribuendo a mantenere un ambiente di lavoro sicuro.

Vantaggi:

  • Prestazioni Elevate: Grazie alle sue funzionalità avanzate, il D.Electron Z32 offre prestazioni di alto livello, garantendo risultati di lavorazione eccellenti.
  • Facile da Usare: L’interfaccia utente intuitiva semplifica l’accesso e la gestione di tutte le funzioni del controllo numerico, rendendo il processo di fresatura più efficiente.
  • Sicurezza: Con funzioni di sicurezza avanzate, il D.Electron Z32 assicura un ambiente di lavoro sicuro, proteggendo l’operatore e la macchina da potenziali incidenti.

Heidenhain TNC7

Il TNC7 supporta la programmazione in linguaggio ISO, riconosciuto come standard industriale per le macchine utensili CNC. La sua interfaccia utente touch screen intuitiva semplifica l’accesso a tutte le funzioni del controllo numerico, garantendo un utilizzo agevole. Con funzioni di controllo del movimento ad alta precisione, il TNC7 assicura risultati di lavorazione accurati e dettagliati. Le avanzate funzioni di sicurezza proteggono l’operatore e la macchina da potenziali incidenti. Inoltre, il supporto per la programmazione in 5 assi amplia le possibilità, consentendo la realizzazione di parti complesse con una precisione superiore.

Vantaggi:

  • Prestazioni Eccezionali: Il TNC7 offre prestazioni di alto livello, garantendo lavorazioni precise ed efficienti.
  • Facile da Usare: L’interfaccia utente intuitiva semplifica il processo di fresatura, rendendolo accessibile anche agli operatori meno esperti.
  • Sicuro: Grazie alle funzioni di sicurezza avanzate, il TNC7 crea un ambiente di lavoro protetto per l’operatore e la macchina.
  • Supporto per la Programmazione in 5 Assi: La capacità di programmazione in 5 assi consente una maggiore flessibilità nella realizzazione di parti complesse con precisione.
