Alta velocità e massima precisione

una macchina a portale MODULARE con traversa mobile gantry

IL FUTURO DELL’AUTOMAZIONE

MACCHINARI CNC SU MISURA
PERFORMANCE ECCELLENTE, COSTI COMPETITIVI

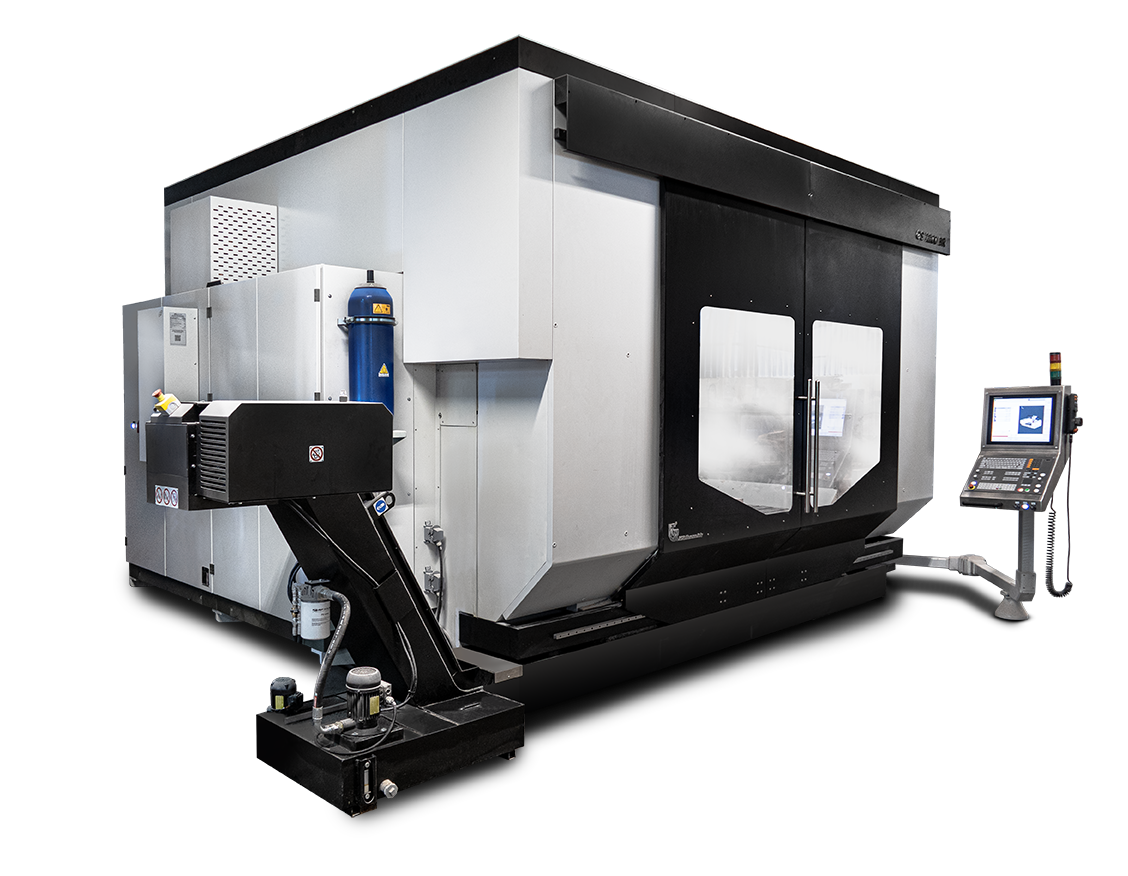

Portale Gantry

GS Composta

Soluzione CNC Avanzata per Stampi in Acciaio e Modelli in Resina

Il sistema CNC GS Composta, con la sua struttura Gantry Screw, è progettato specificamente per la realizzazione di stampi in acciaio e modelli in resina. Questo sistema unisce tecnologia avanzata e design ingegneristico per garantire lavorazioni di alta precisione e qualità.

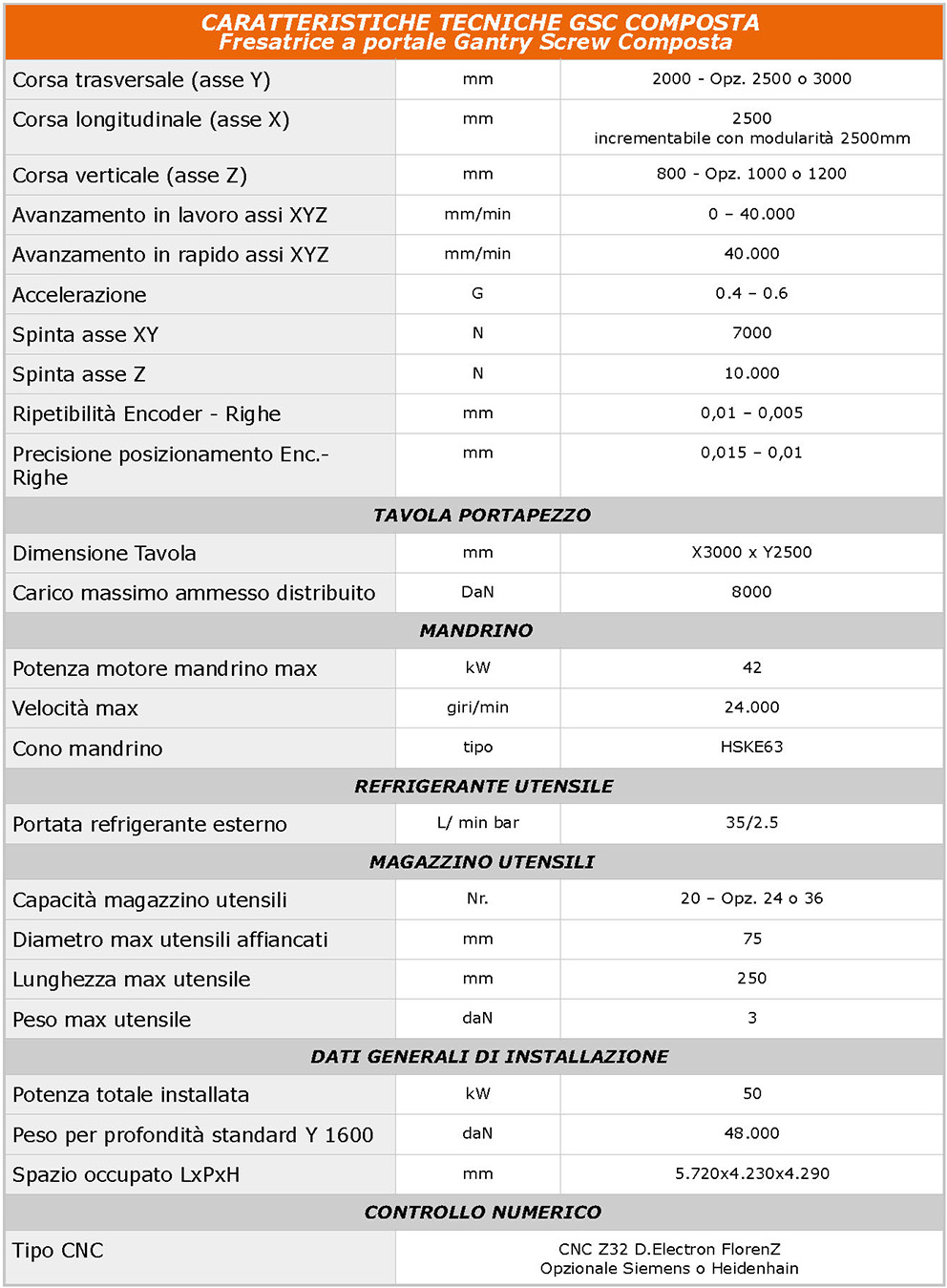

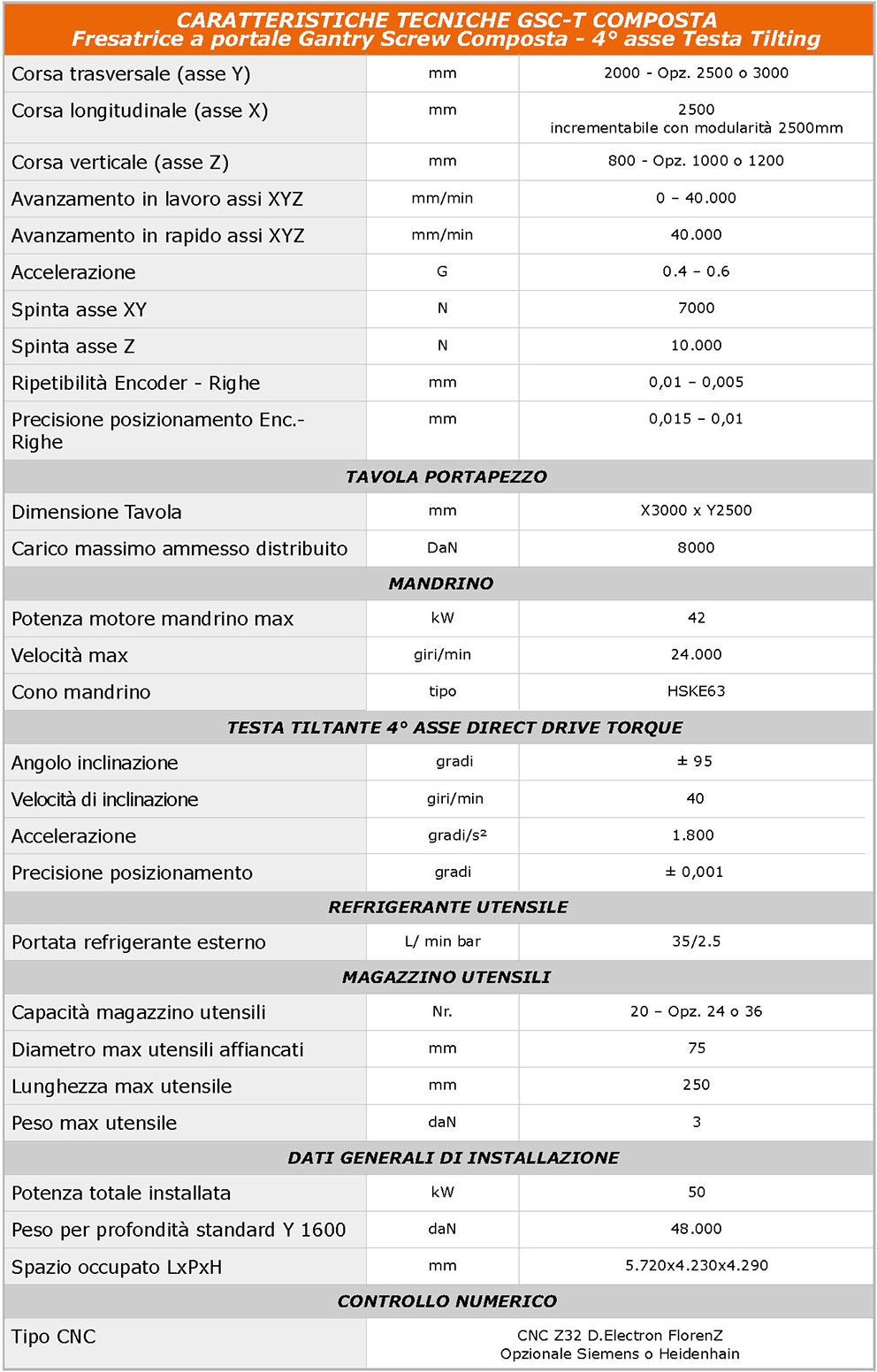

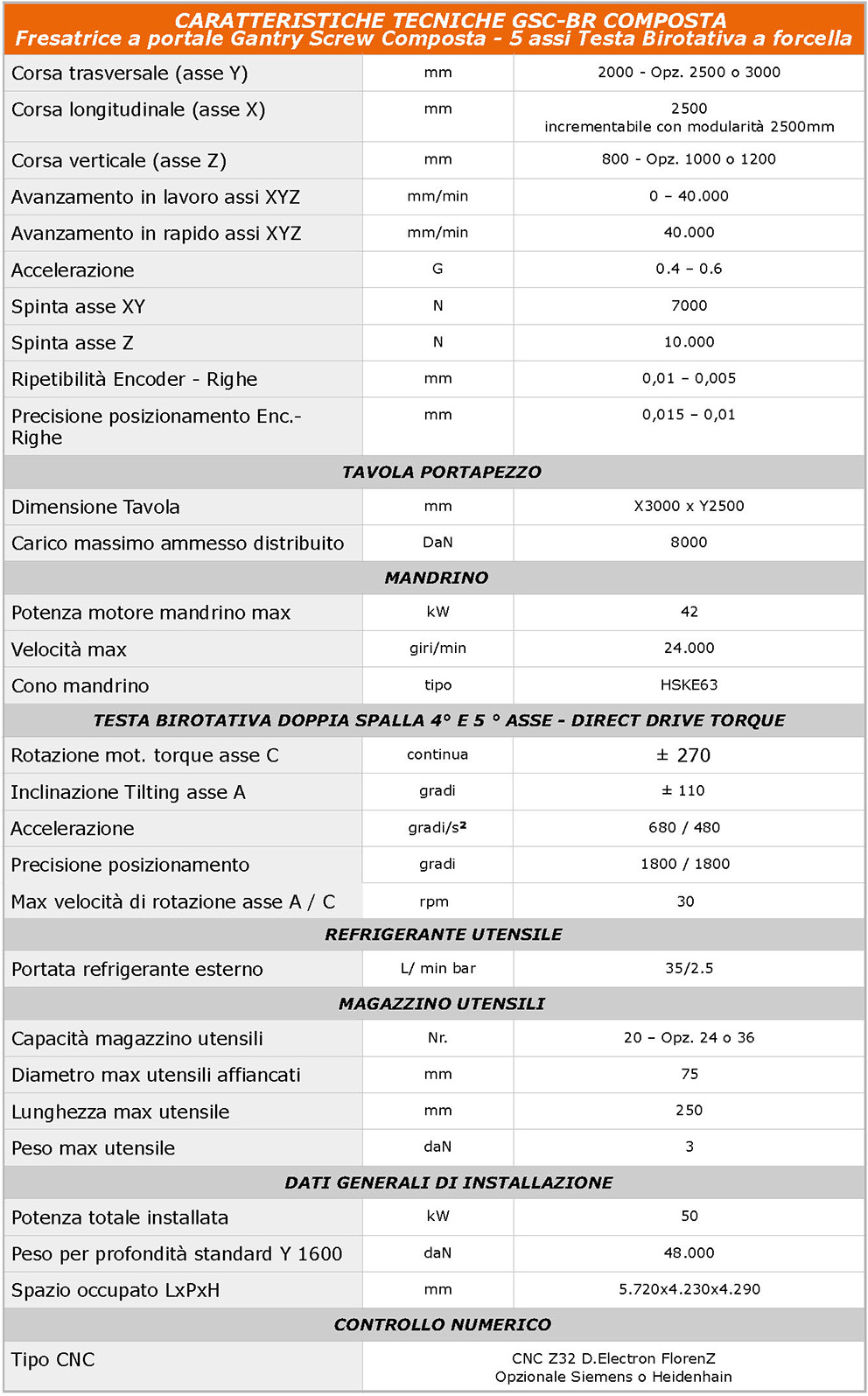

Corsa asse X 2.000/2.500/3.000 mm
Corsa asse Y

1.600 mm

incrementabile in moduli

2.500 mm

Corsa asse Z 800/1.000/1.200 mm
Velocità max 24.000 giri/min – HSK63
Avanzamento in lavoro assi XYZ 60.000 mm/min
Potenza motore mandrino 42 kW
Scarica il catalogo


CARATTERISTICHE PRINCIPALI

Design Innovativo e Struttura Composta

  • Il portale a traversa mobile della serie “GS” con tecnologia gantry è azionato da viti a ricircolo di sfere, con struttura composta su piano “stolle” di grandi dimensioni, ottimizzata per la lavorazione di modelli e stampi.
  • Le spalle sono riempite con filler di minerale legato di composizione proprietaria, garantendo stabilità termica, minima dilatazione e massimo smorzamento delle vibrazioni.

Versatilità e Precisione nelle Lavorazioni

  • Oltre che a lavorazioni con elevata asportazione è possibile anche realizzare finiture ad bassissima rugosità e altissima precisione, dovute anche al mandrino dotato di elevata potenza ed alto numero di giri.

Magazzino Utensili Configurabile e Accessibilità Ottimizzata

  • La macchina è dotata di magazzino utensili configurabile e posizionato fuori dal campo di lavoro. Il magazzino utensili è a posto fisso movimentato da asse lineare, collocato posteriormente alla macchina

  • Totale apertura delle porte anteriori che facilitano il carico anche di pezzi di elevate dimensioni.
    Da notare che l’asse lungo del piano macchina è nella direzione parallela al mandrino posizionato orizzontalmente; ciò ne consente l’aumento delle dimensioni per la lavorabilità del pezzo.

GS Composta: Personalizzazione e Affidabilità per Ogni Necessità

Il sistema CNC GS Composta è completamente personalizzabile secondo le esigenze del cliente, sia per le corse sia per gli accessori. Con una varietà di modelli e dimensioni disponibili, ogni configurazione garantisce flessibilità e affidabilità, adattandosi perfettamente alle esigenze specifiche di lavorazione di stampi in acciaio e modelli in resina.

Le specifiche di cui sopra sono soggette a modifiche senza preavviso

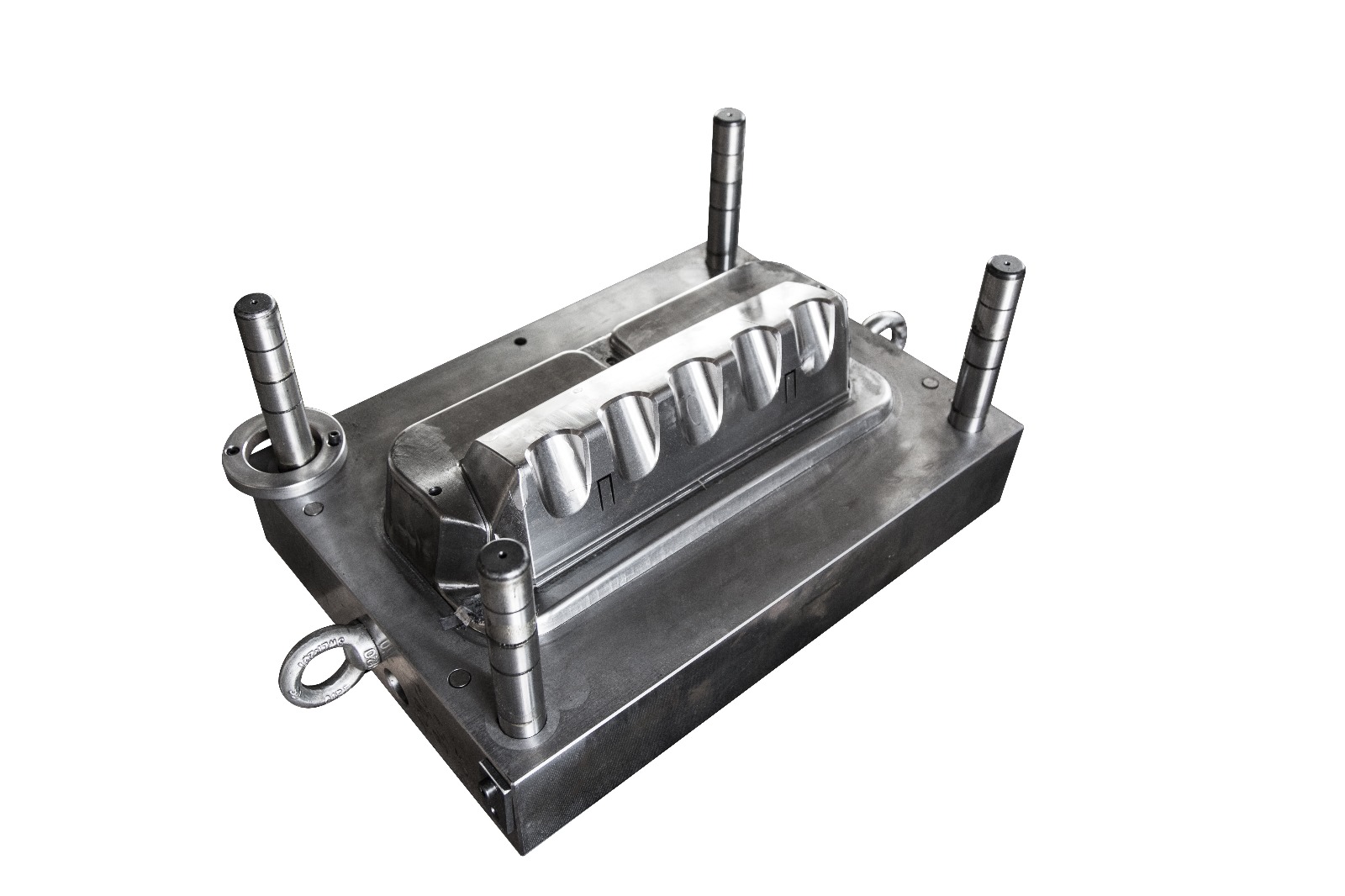

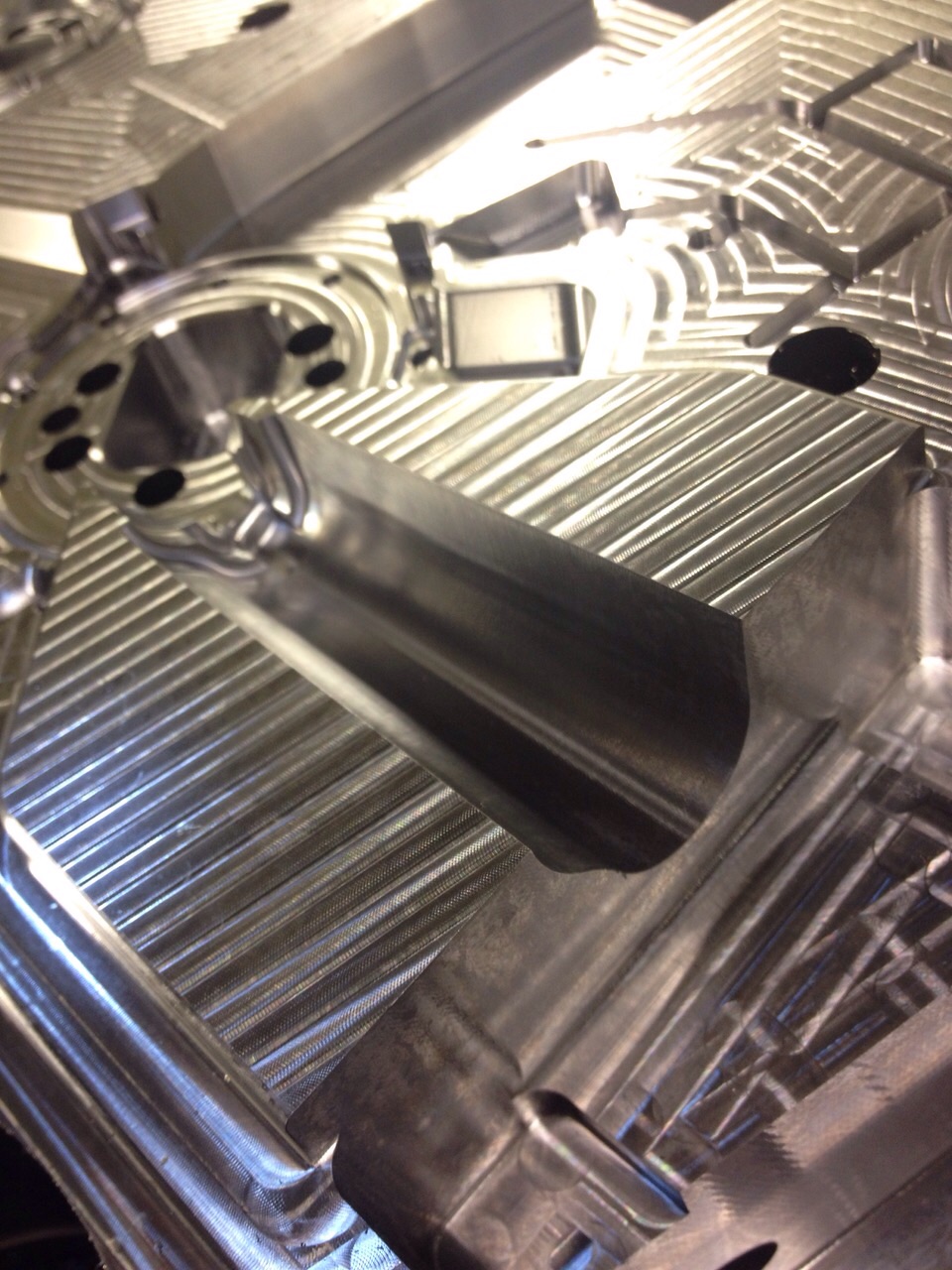

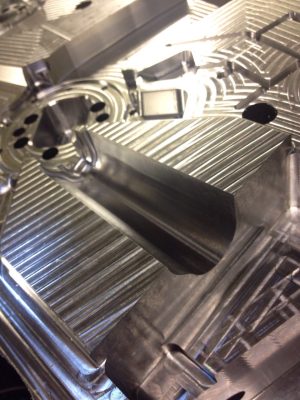

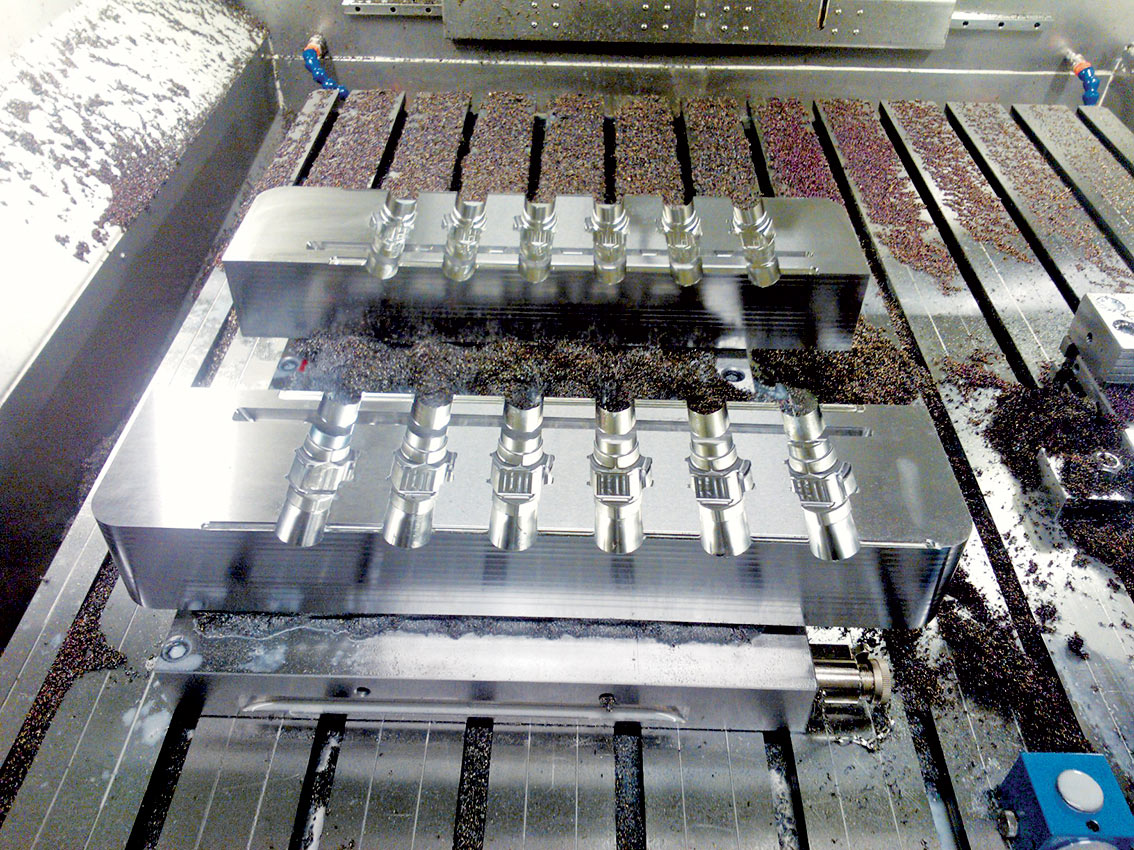

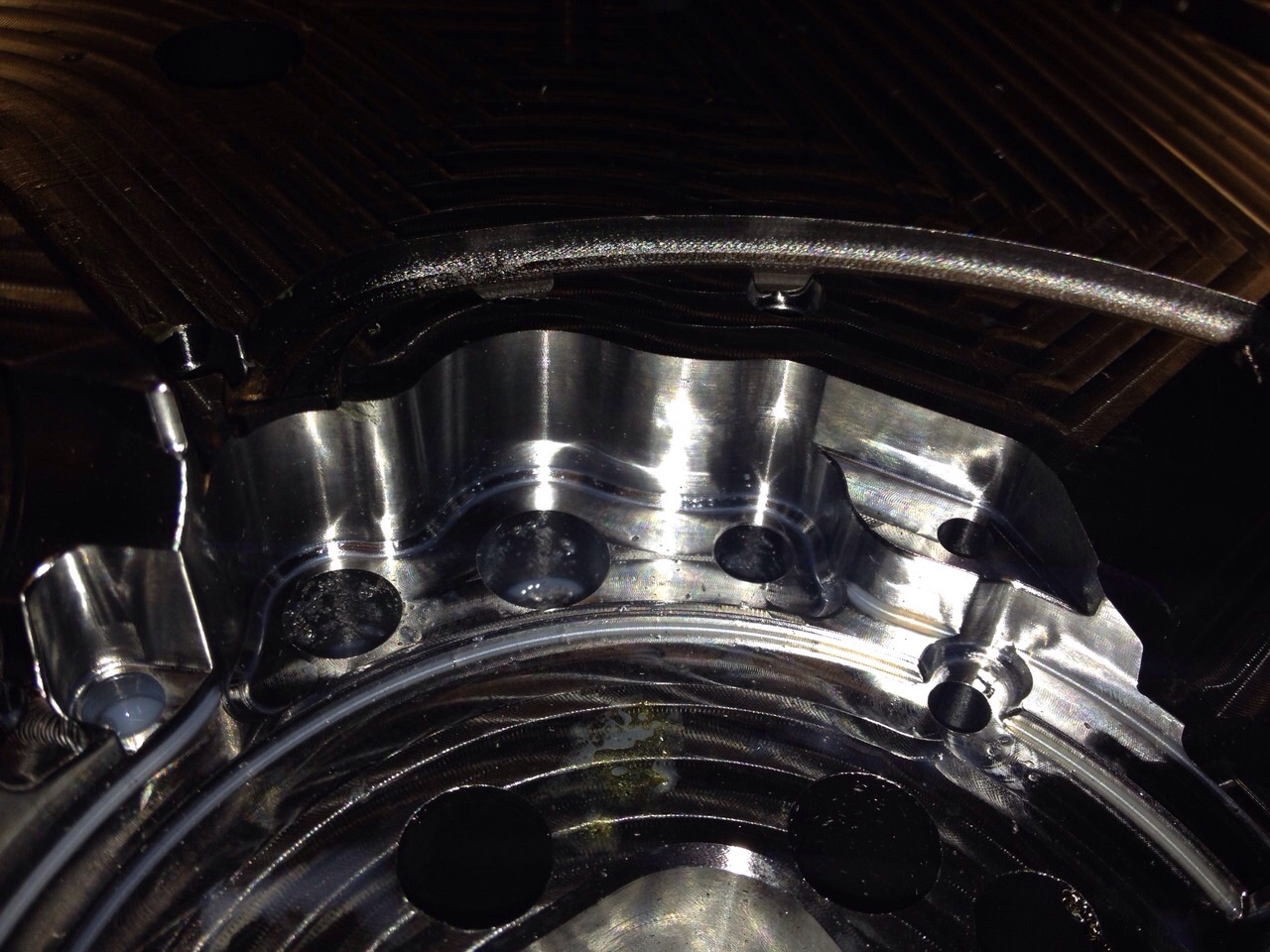

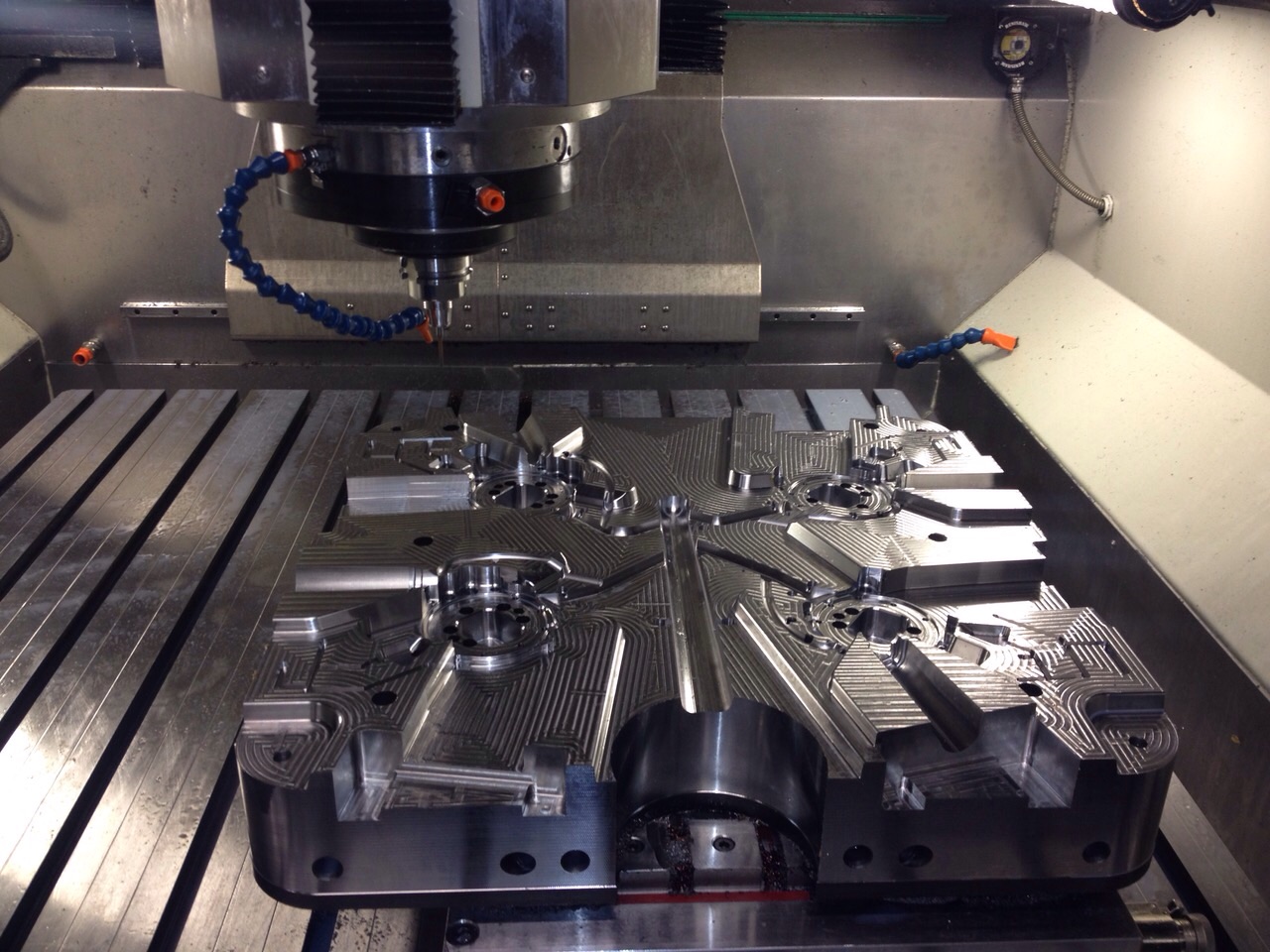

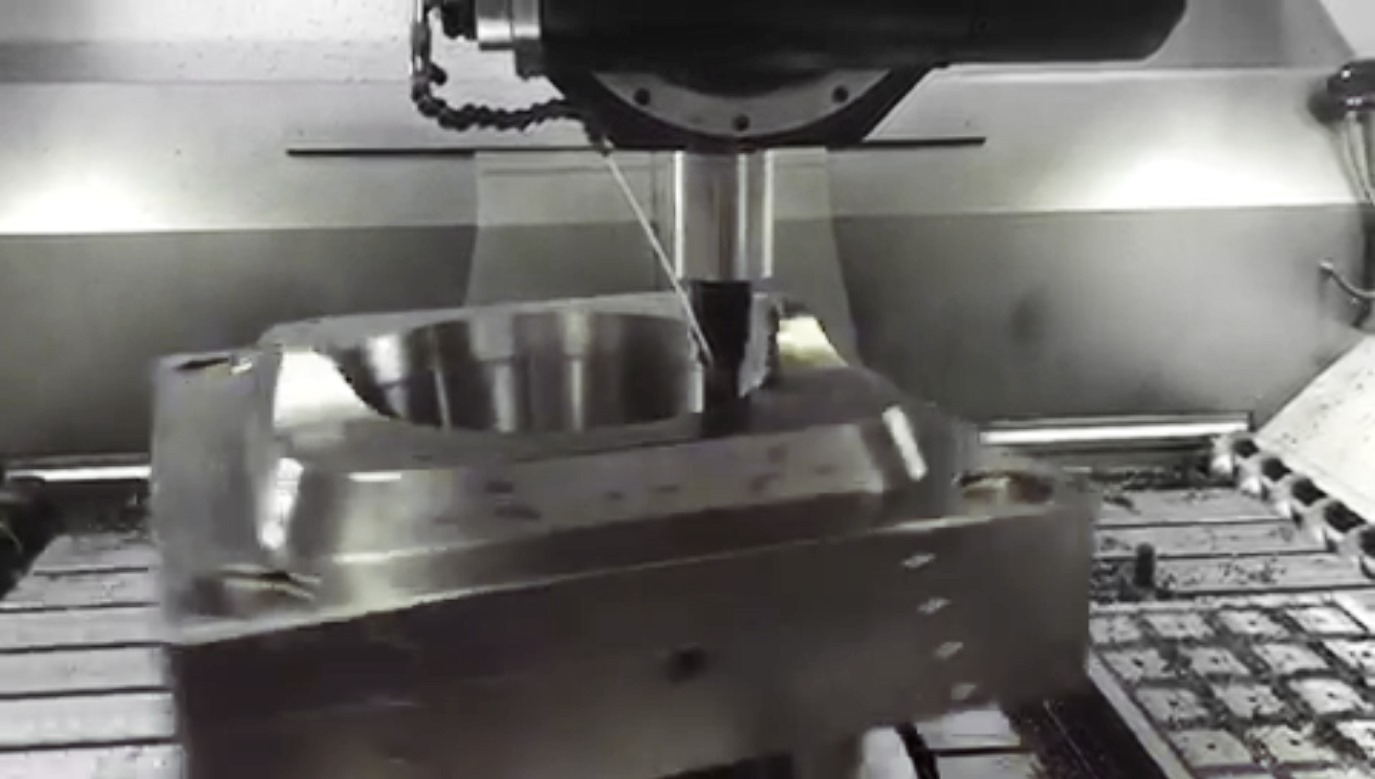

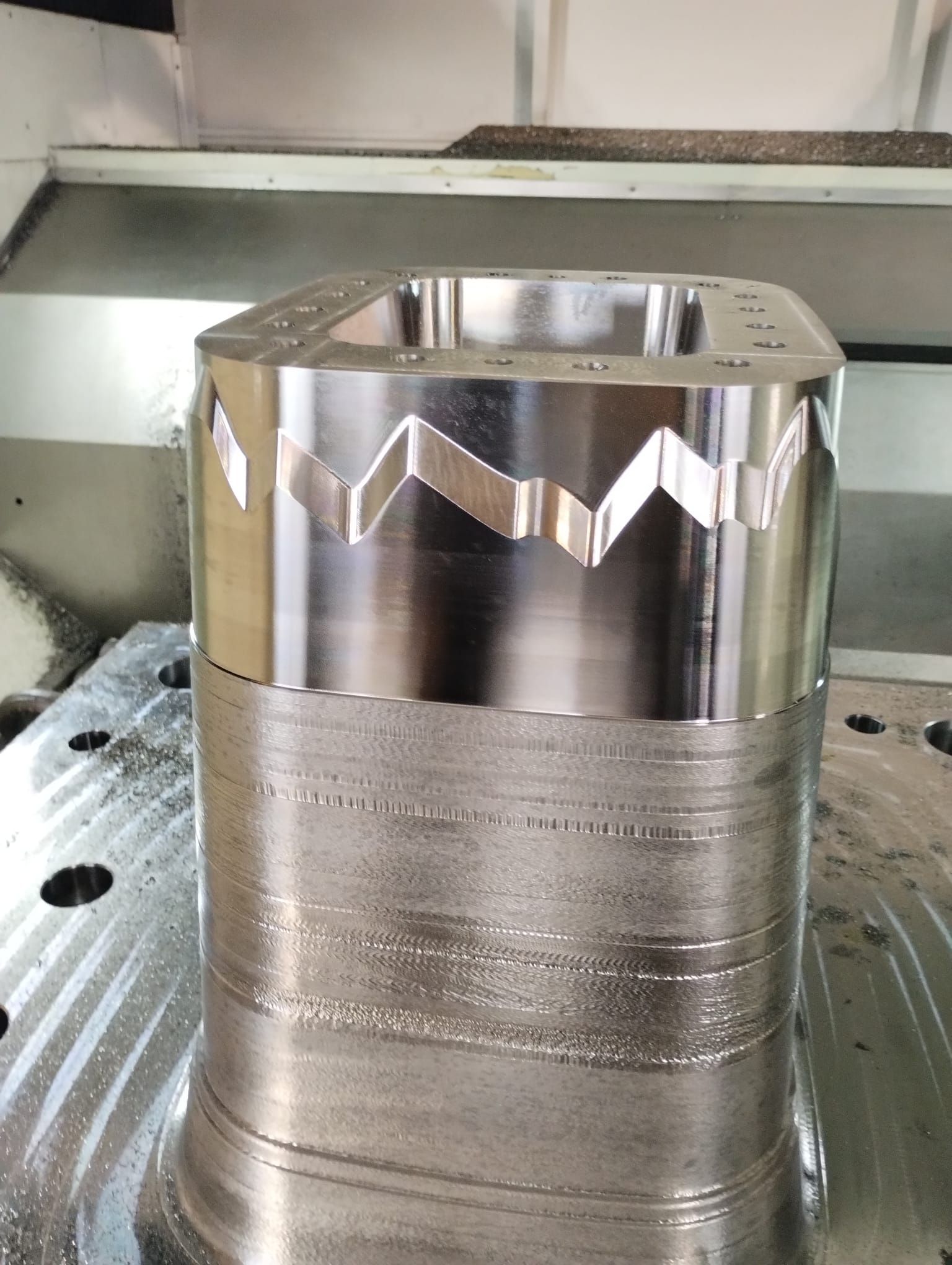

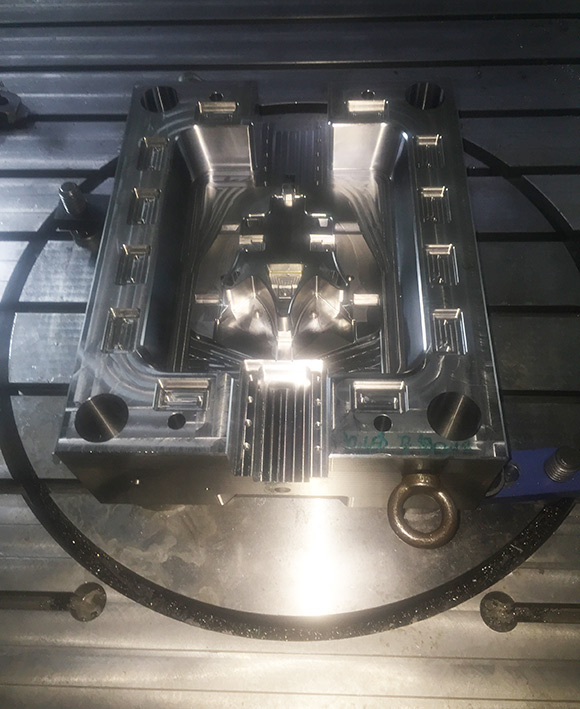

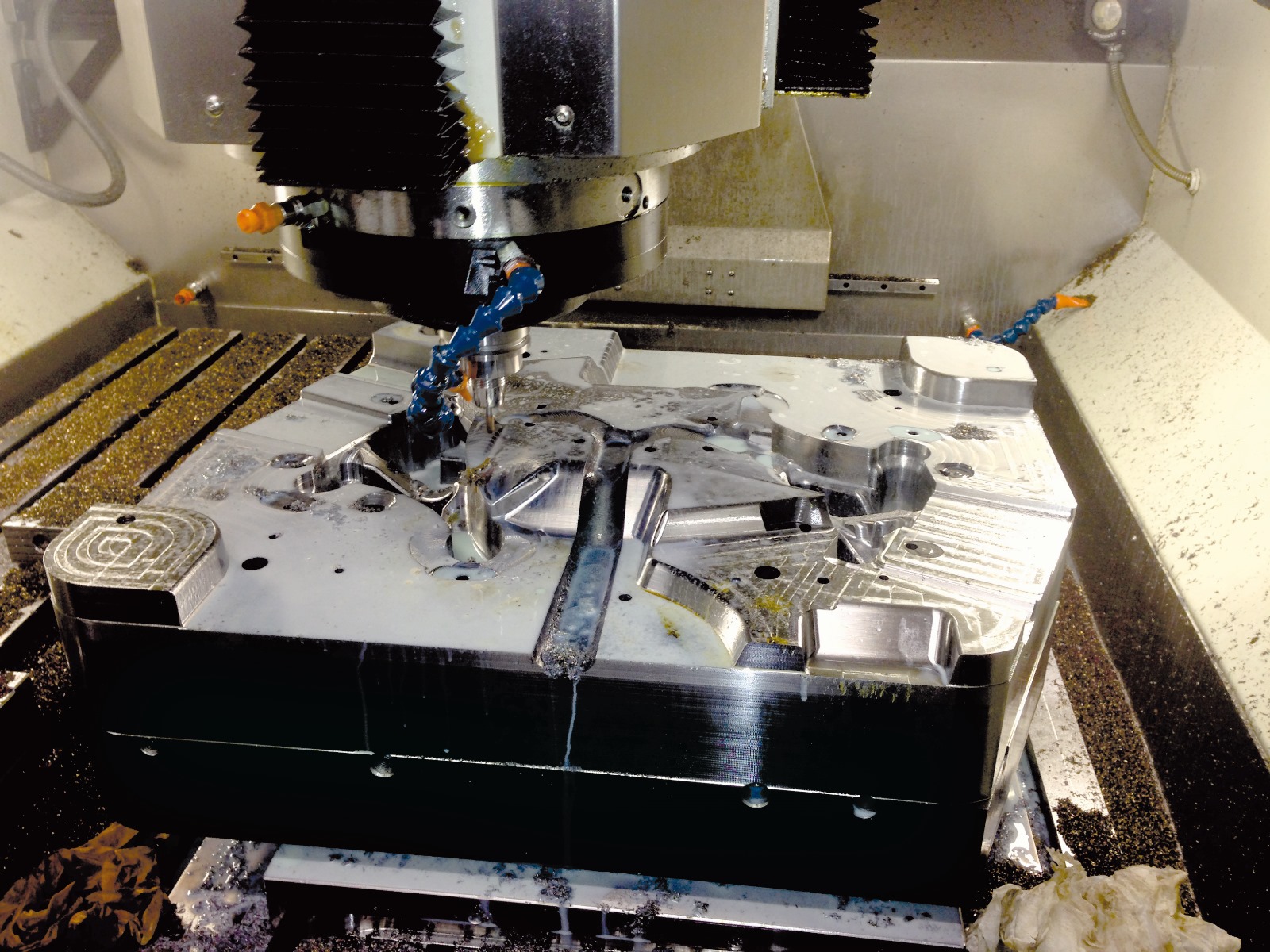

ESEMPI APPLICATIVI


CONTROLLO NUMERICO

D.Electron Z32

Il controllo numerico D.Electron Z32 è la scelta ideale per ottimizzare le prestazioni delle fresatrici CNC EM750-5X-Linear di medie dimensioni. Con programmazione in linguaggio ISO, un’interfaccia utente grafica intuitiva e funzioni di controllo del movimento ad alta precisione, il D.Electron Z32 garantisce una lavorazione precisa e affidabile. Le sue avanzate funzioni di sicurezza proteggono sia l’operatore che la macchina, contribuendo a mantenere un ambiente di lavoro sicuro.

Vantaggi:

  • Prestazioni Elevate: Grazie alle sue funzionalità avanzate, il D.Electron Z32 offre prestazioni di alto livello, garantendo risultati di lavorazione eccellenti.
  • Facile da Usare: L’interfaccia utente intuitiva semplifica l’accesso e la gestione di tutte le funzioni del controllo numerico, rendendo il processo di fresatura più efficiente.
  • Sicurezza: Con funzioni di sicurezza avanzate, il D.Electron Z32 assicura un ambiente di lavoro sicuro, proteggendo l’operatore e la macchina da potenziali incidenti.

Heidenhain TNC7

Il TNC7 supporta la programmazione in linguaggio ISO, riconosciuto come standard industriale per le macchine utensili CNC. La sua interfaccia utente touch screen intuitiva semplifica l’accesso a tutte le funzioni del controllo numerico, garantendo un utilizzo agevole. Con funzioni di controllo del movimento ad alta precisione, il TNC7 assicura risultati di lavorazione accurati e dettagliati. Le avanzate funzioni di sicurezza proteggono l’operatore e la macchina da potenziali incidenti. Inoltre, il supporto per la programmazione in 5 assi amplia le possibilità, consentendo la realizzazione di parti complesse con una precisione superiore.

Vantaggi:

  • Prestazioni Eccezionali: Il TNC7 offre prestazioni di alto livello, garantendo lavorazioni precise ed efficienti.
  • Facile da Usare: L’interfaccia utente intuitiva semplifica il processo di fresatura, rendendolo accessibile anche agli operatori meno esperti.
  • Sicuro: Grazie alle funzioni di sicurezza avanzate, il TNC7 crea un ambiente di lavoro protetto per l’operatore e la macchina.
  • Supporto per la Programmazione in 5 Assi: La capacità di programmazione in 5 assi consente una maggiore flessibilità nella realizzazione di parti complesse con precisione.
