EM750-5X-Linear

L’Arte della lavorazione a 5 assi
Motori Lineari e Torque

5-Axis High-Speed Machining Centers

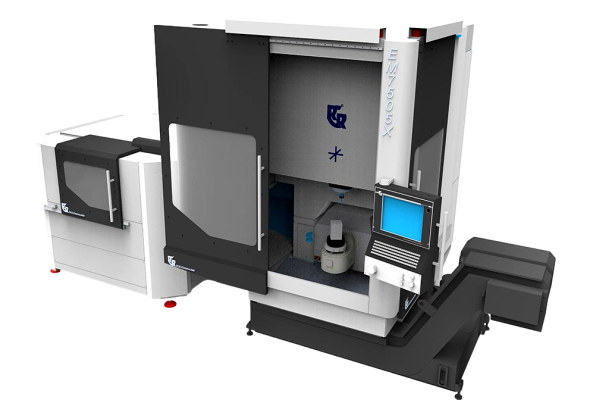

EM750-5X-Linear di RCR  rappresenta il vertice della precisione nel lavoro con pezzi di medie dimensioni.

Non solo puoi ottenere una parte precisa, ma anche il piacere e la bellezza del taglio dei metalli con le macchine utensili RCR.

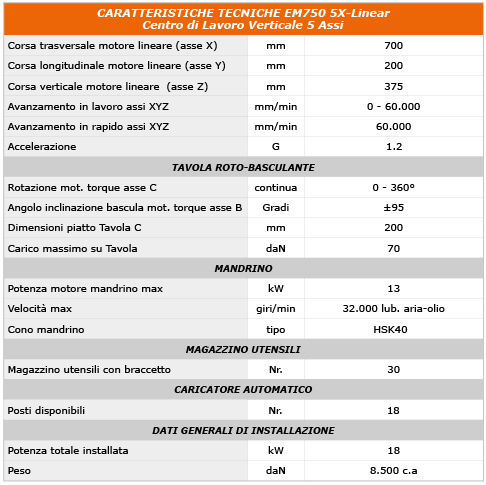

Corsa asse X 700 mm
Corsa asse Y 200 mm
Corsa asse Z 375 mm
Velocità max 32.000 giri/min
Avanzamento in lavoro assi XYZ 60.000 mm/min
Potenza motore mandrino 13 kW
Scarica il catalogo


CARATTERISTICHE PRINCIPALI

Perfezione Tecnologica con Engraving 5 Assi Direct Drive

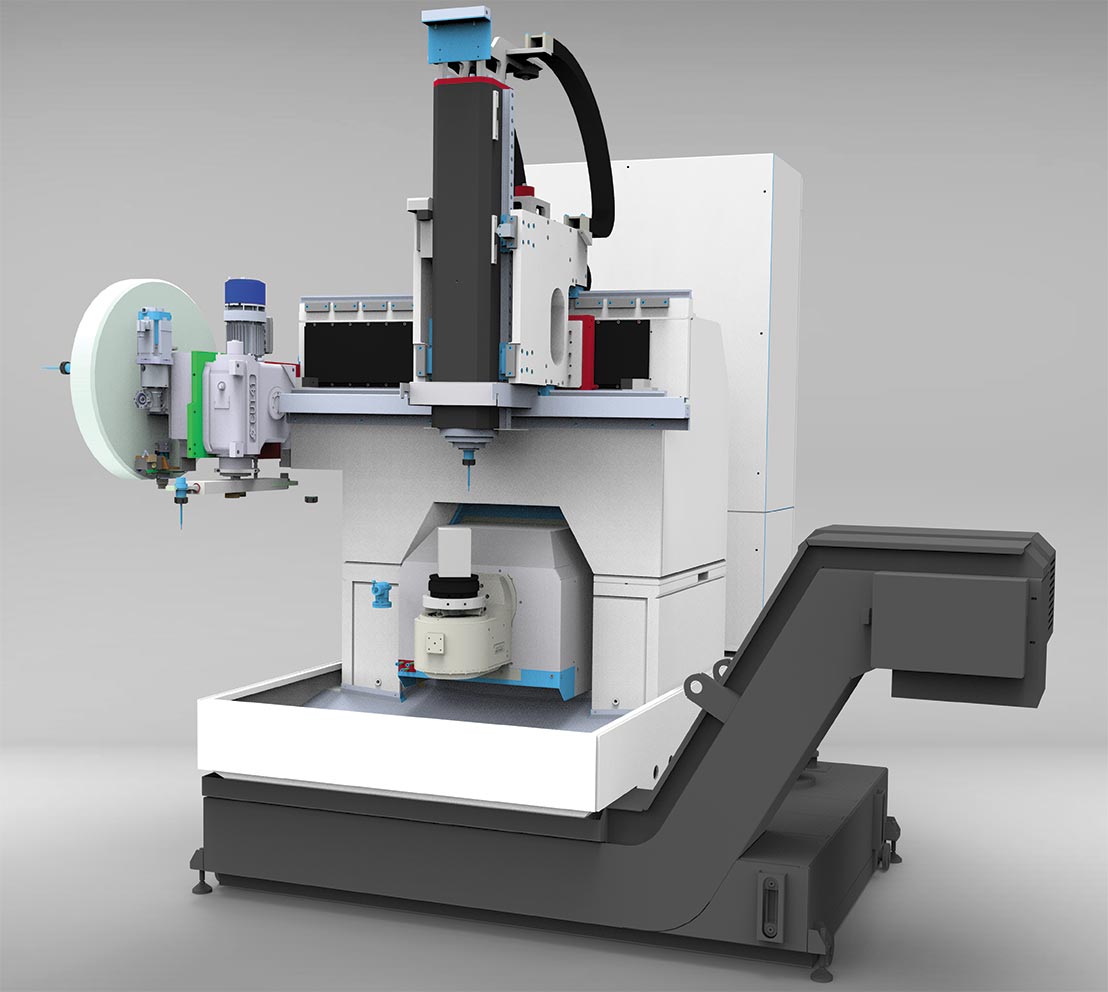

  • Il Centro di Lavoro Engraving 5 Assi Direct Drive di RCR è un capolavoro di innovazione tecnologica.
  •  La realizzazione superstabile con il basamento monolitico realizzato con il riempimento di una miscela polimerica proprietaria di minerale legato la quale conferisce una rigidità e una stabilità termica difficilmente raggiungibile con sistemi di costruzione convenzionali realizzati in acciaio o ghisa.
  • Questa soluzione costruttiva abbinata ai motori lineari e torque e quindi in assenza di organi meccanici di movimentazione, permette di ottenere “0.1μm linearità di moto, 1 μm in taglio, e una rugosità superficiale nanometrica ”

Versatilità nell’Arte della Lavorazione a 5 Assi

  • Perfetto per la fresatura di parti di stampi di precisione, lucidatura a specchio, perforazione di microfori, rettifica di materiali fragili e duri, e lavorazione composita di parti metalliche.
  • Indipendentemente  che si tratti di lavorazione di parti con precisione dimensionale micron, finitura a specchio con rugosità superficiale nanometrica o lavorazione composita efficiente di parti metalliche, i centri di lavoro ad alta velocità a 5 assi RCR sono la scelta migliore.

L’Esperienza RCR nella Fresatura a 5 Assi

Scopri il piacere e la bellezza della lavorazione dei metalli con le macchine utensili RCR. Oltre a ottenere parti di massima precisione, vivi come la nostra tecnologia all’avanguardia trasforma la lavorazione dei metalli in un’arte. Scegli RCR per un’esperienza di fresatura a 5 assi che non solo raggiunge la perfezione tecnologica, ma porta avanti la tradizione artigianale con eleganza ed efficienza.

Le specifiche di cui sopra sono soggette a modifiche senza preavviso

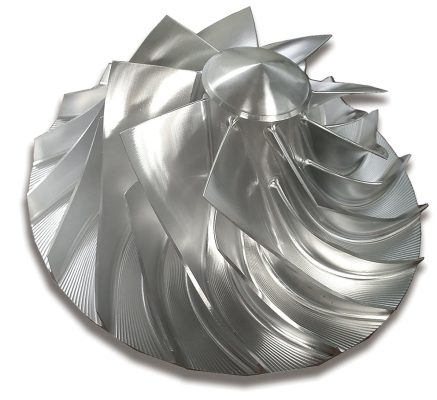

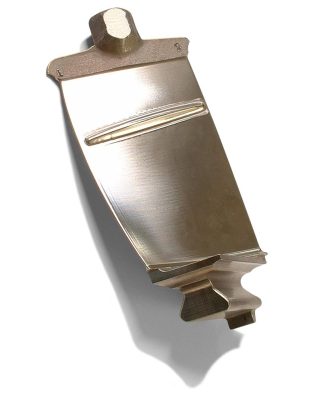

ESEMPI APPLICATIVI


CONTROLLO NUMERICO



D.Electron Z32

Il controllo numerico D.Electron Z32 è la scelta ideale per ottimizzare le prestazioni delle fresatrici RCR di medie dimensioni. Con programmazione in linguaggio ISO, un’interfaccia utente grafica intuitiva e funzioni di controllo del movimento ad alta precisione, il D.Electron Z32 garantisce una lavorazione precisa e affidabile.

Z32 CNC COMPATIBILE con G-code SELCA, SEMBRA DI LAVORARE DIRETTAMENTE SUL CONTROLLO SELCA

  • comandi con sintassi SELCA eseguiti in tempo realenon occorre modificare post processor del vostro CAM

  • aumenta efficienza e conserva le esperienze lavorative della vostra officina, operatori non necessitano di alcuna istruzione
    la funzione RTCP testa o tavola rendono Z32 adatto ad ogni tipo di macchina
    RCR a 5 assi.

  • Macro lavorazioni personalizzate per l’utente

  • Simulazione e calcolo preventivo tempi di produzione

  • Alta velocità e superfinitura nanometrica

    TERMINALE MACCHINA SEMPLICE E INTUITIVO

Con il semplice tocco di una icona sul touchscreen del CN è possibile commutare tra modalità Z32 e SELCA sfruttando il massimo delle potenzialità di lavoro dei due sistemi. Programmare, simulare ed eseguire un part program è veramente semplice.

Le sue avanzate funzioni di sicurezza proteggono sia l’operatore che la macchina, contribuendo a mantenere un ambiente di lavoro sicuro.

Vantaggi:

  • Prestazioni Elevate: Grazie alle sue funzionalità avanzate, il D.Electron Z32 offre prestazioni di alto livello, garantendo risultati di lavorazione eccellenti.
  • Facile da Usare: L’interfaccia utente intuitiva semplifica l’accesso e la gestione di tutte le funzioni del controllo numerico, rendendo il processo di fresatura più efficiente.
  • Sicurezza: Con funzioni di sicurezza avanzate, il D.Electron Z32 assicura un ambiente di lavoro sicuro, proteggendo l’operatore e la macchina da potenziali incidenti.

Heidenhain TNC7

Il TNC7 supporta la programmazione in linguaggio ISO, riconosciuto come standard industriale per le macchine utensili CNC. La sua interfaccia utente touch screen intuitiva semplifica l’accesso a tutte le funzioni del controllo numerico, garantendo un utilizzo agevole. Con funzioni di controllo del movimento ad alta precisione, il TNC7 assicura risultati di lavorazione accurati e dettagliati. Le avanzate funzioni di sicurezza proteggono l’operatore e la macchina da potenziali incidenti. Inoltre, il supporto per la programmazione in 5 assi amplia le possibilità, consentendo la realizzazione di parti complesse con una precisione superiore.

Vantaggi:

  • Prestazioni Eccezionali: Il TNC7 offre prestazioni di alto livello, garantendo lavorazioni precise ed efficienti.
  • Facile da Usare: L’interfaccia utente intuitiva semplifica il processo di fresatura, rendendolo accessibile anche agli operatori meno esperti.
  • Sicuro: Grazie alle funzioni di sicurezza avanzate, il TNC7 crea un ambiente di lavoro protetto per l’operatore e la macchina.
  • Supporto per la Programmazione in 5 Assi: La capacità di programmazione in 5 assi consente una maggiore flessibilità nella realizzazione di parti complesse con precisione.
