Portale Tavola Mobile

VPC-Linear Stampi

Innovazione e Precisione per la Meccanica Generale

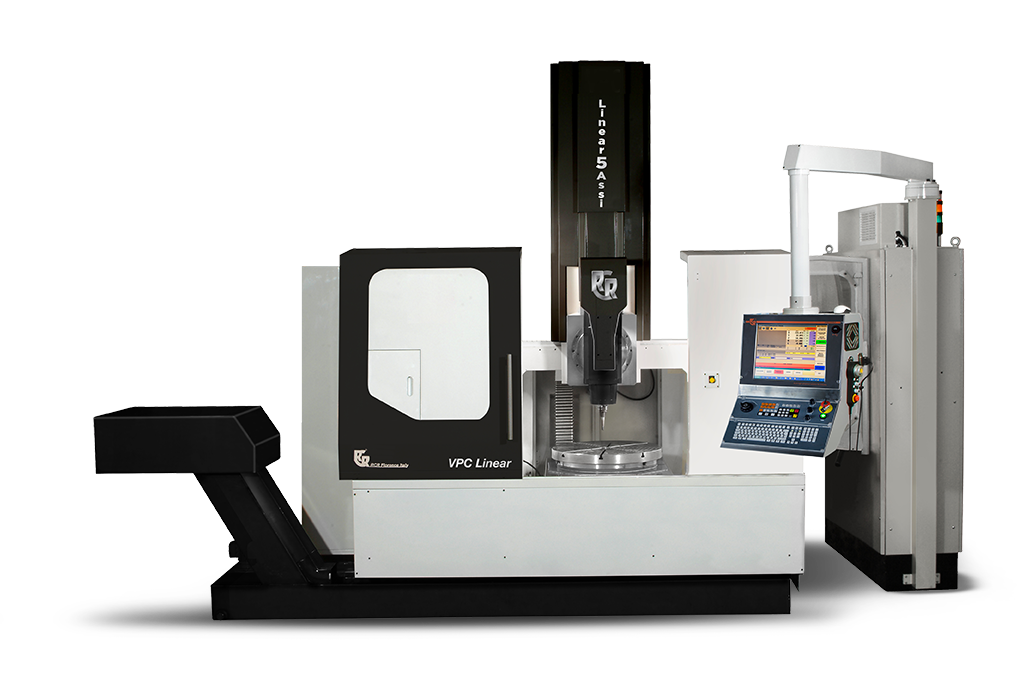

Il VPC Linear Vertical Precision Center di RCR Italy rappresenta il culmine dell’innovazione nel campo delle fresatrici a portale con tavola mobile. Questo centro di lavoro, azionato da motori lineari ad alta performance, è la soluzione ideale per lavorazioni di stampi in acciaio temprato, offrendo velocità ed accelerazioni eccezionali.

Corsa asse X da 1.100mm a 2.000mm
Corsa asse Y da 700mm a 2.500mm
Corsa asse Z da 600mm a 800mm
Velocità max 24.000 giri/min
Avanzamento in lavoro assi XYZ 80.000 mm/min
Potenza motore mandrino 42 kW
Per ulteriori informazioni contattaci Zoom macchina


CARATTERISTICHE PRINCIPALI

Versatilità e Personalizzazione per Diverse Applicazioni

  • Il VPC Linear può essere personalizzato con una vasta gamma di opzioni e soluzioni, adattandosi perfettamente ai settori delle lavorazioni aeronautiche, componenti dell’industria energetica, lavorazioni meccaniche di alta precisione, e costruzione di stampi e modelli per i centri stile.

Design Ergonomico e Struttura Robusta

  • Il modello VPC, acronimo di Vertical Precision Center, è caratterizzato da un design compatto ed ergonomico con una struttura a doppia colonna e traversa monoblocco.
  • La struttura monolitica è riempita con un filler di minerale legato di composizione proprietaria, assicurando stabilità termica, minima dilatazione e massimo smorzamento delle vibrazioni.

Configurazioni Flessibili per Massima Efficienza

  • Base a 3 assi, con possibilità di equipaggiamento con una testa Tilting per il 4° asse, oppure 4° e 5° assi composti, o con Testa Tilting e Tavola girevole con funzione di tornitura.
  • La tavola è installata in modo indipendente sulla base e completamente supportata da guide lineari a rulli lungo l’intera corsa, garantendo precisione e affidabilità.

Magazzino Utensili e Facilità di Accesso

  • Dotata di un magazzino utensili configurabile e posizionato fuori dal campo di lavoro, a catena lungo l’asse X, per una gestione ottimale degli utensili.
  • Accessibilità migliorata grazie alla totale apertura delle porte anteriori, facilitando il carico anche di pezzi di grandi dimensioni.

VPC Linear: Soluzione Personalizzata per Ogni Esigenza

Il VPC Linear di RCR Italy è un prodotto completamente personalizzabile, adattabile sia nelle corse sia negli accessori, per soddisfare ogni specifica necessità del cliente. Con vari modelli e dimensioni disponibili, ogni configurazione garantisce flessibilità e affidabilità, portando innovazione e precisione in ogni officina.

Le specifiche di cui sopra sono soggette a modifiche senza preavviso

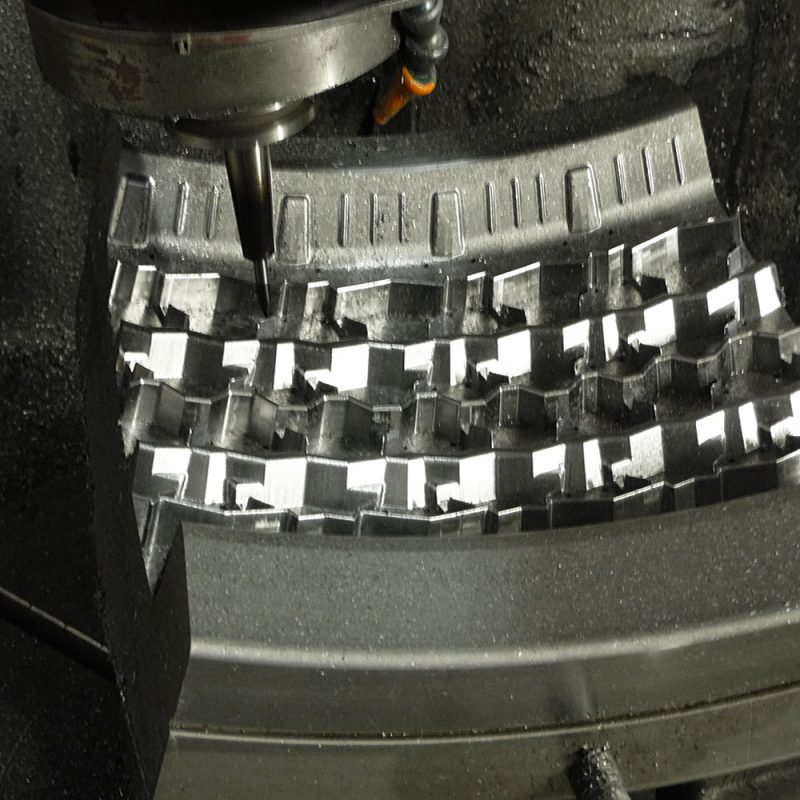

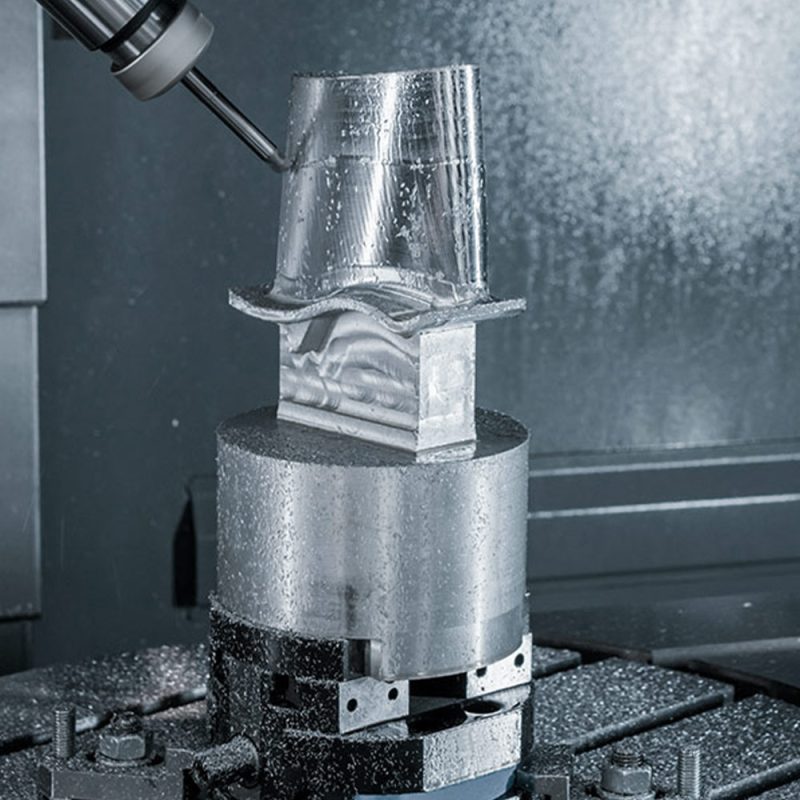

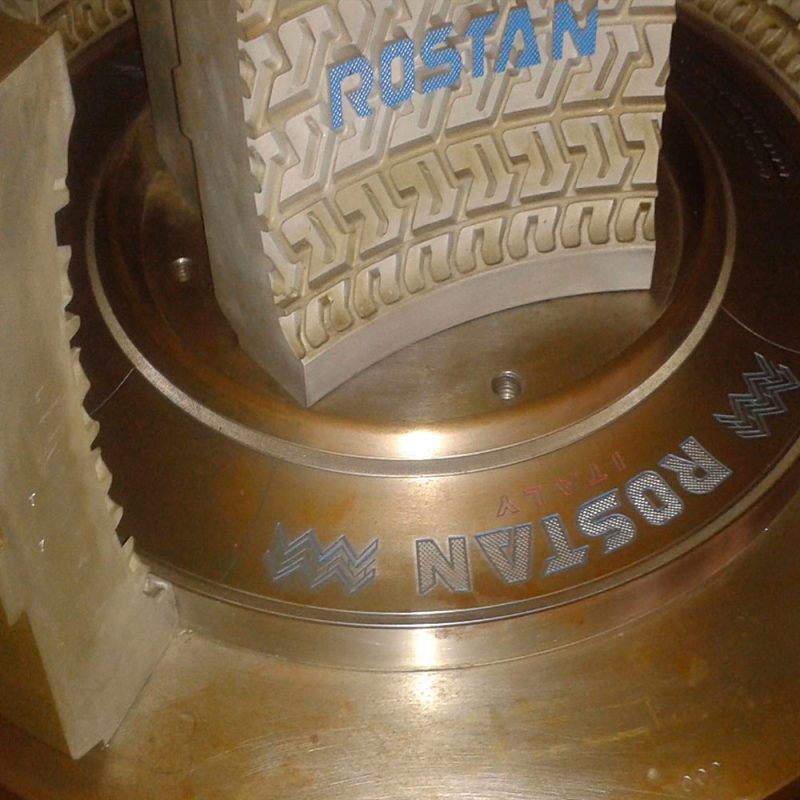

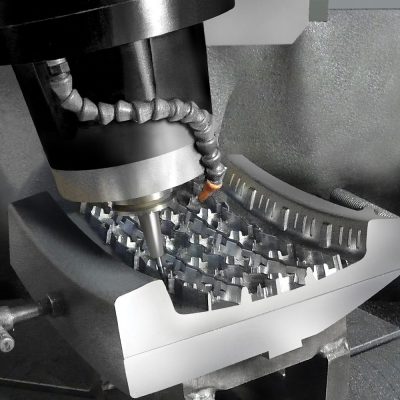

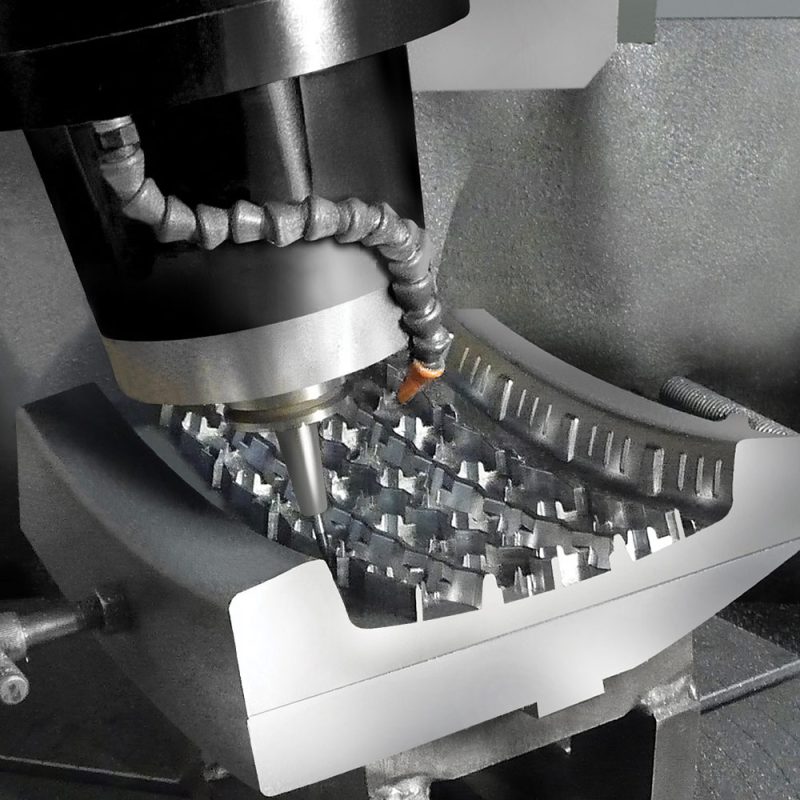

ESEMPI APPLICATIVI


CONTROLLO NUMERICO

D.Electron Z32

Il controllo numerico D.Electron Z32 è la scelta ideale per ottimizzare le prestazioni delle fresatrici CNC EM750-5X-Linear di medie dimensioni. Con programmazione in linguaggio ISO, un’interfaccia utente grafica intuitiva e funzioni di controllo del movimento ad alta precisione, il D.Electron Z32 garantisce una lavorazione precisa e affidabile. Le sue avanzate funzioni di sicurezza proteggono sia l’operatore che la macchina, contribuendo a mantenere un ambiente di lavoro sicuro.

Vantaggi:

  • Prestazioni Elevate: Grazie alle sue funzionalità avanzate, il D.Electron Z32 offre prestazioni di alto livello, garantendo risultati di lavorazione eccellenti.
  • Facile da Usare: L’interfaccia utente intuitiva semplifica l’accesso e la gestione di tutte le funzioni del controllo numerico, rendendo il processo di fresatura più efficiente.
  • Sicurezza: Con funzioni di sicurezza avanzate, il D.Electron Z32 assicura un ambiente di lavoro sicuro, proteggendo l’operatore e la macchina da potenziali incidenti.

Heidenhain TNC7

Il TNC7 supporta la programmazione in linguaggio ISO, riconosciuto come standard industriale per le macchine utensili CNC. La sua interfaccia utente touch screen intuitiva semplifica l’accesso a tutte le funzioni del controllo numerico, garantendo un utilizzo agevole. Con funzioni di controllo del movimento ad alta precisione, il TNC7 assicura risultati di lavorazione accurati e dettagliati. Le avanzate funzioni di sicurezza proteggono l’operatore e la macchina da potenziali incidenti. Inoltre, il supporto per la programmazione in 5 assi amplia le possibilità, consentendo la realizzazione di parti complesse con una precisione superiore.

Vantaggi:

  • Prestazioni Eccezionali: Il TNC7 offre prestazioni di alto livello, garantendo lavorazioni precise ed efficienti.
  • Facile da Usare: L’interfaccia utente intuitiva semplifica il processo di fresatura, rendendolo accessibile anche agli operatori meno esperti.
  • Sicuro: Grazie alle funzioni di sicurezza avanzate, il TNC7 crea un ambiente di lavoro protetto per l’operatore e la macchina.
  • Supporto per la Programmazione in 5 Assi: La capacità di programmazione in 5 assi consente una maggiore flessibilità nella realizzazione di parti complesse con precisione.
