Multitasking

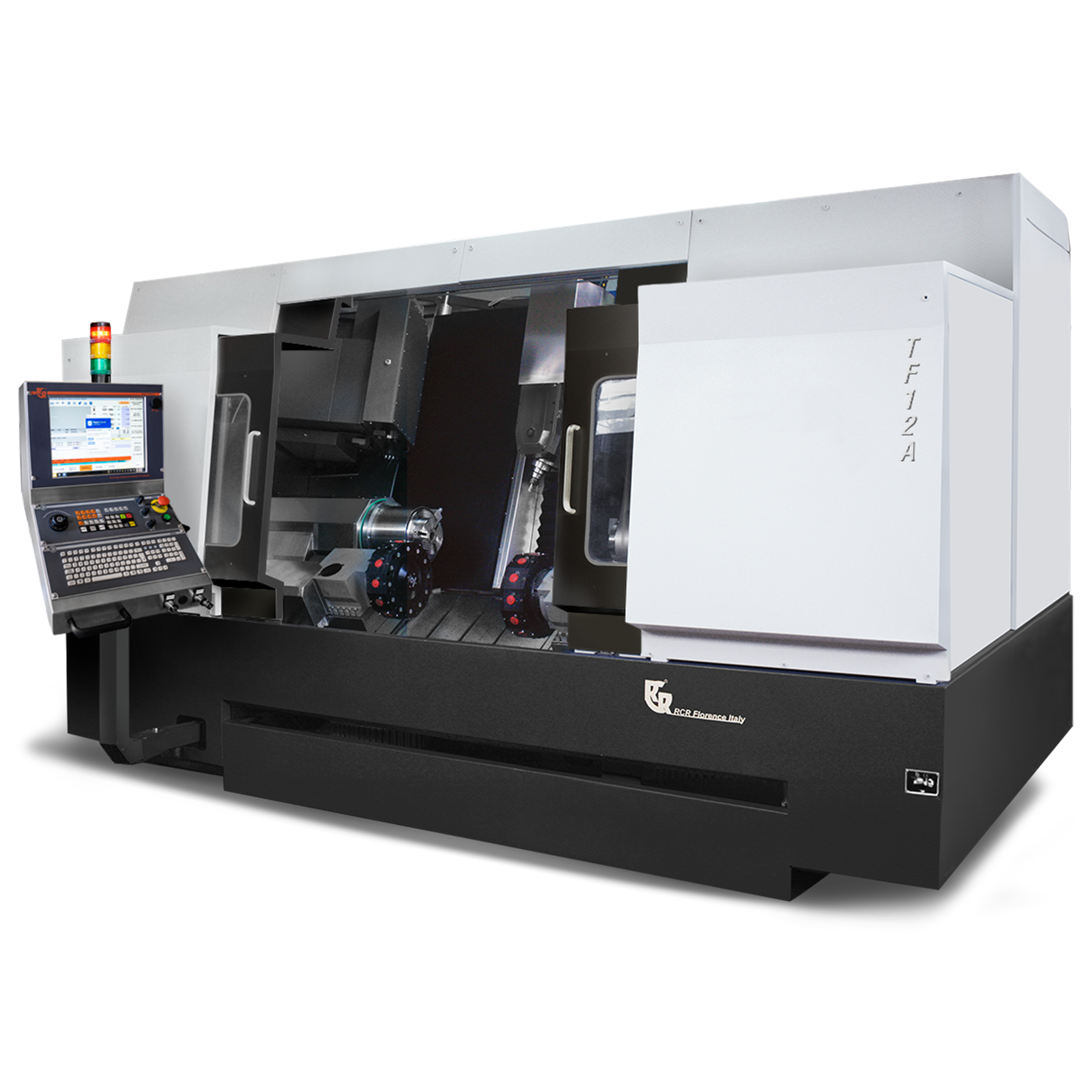

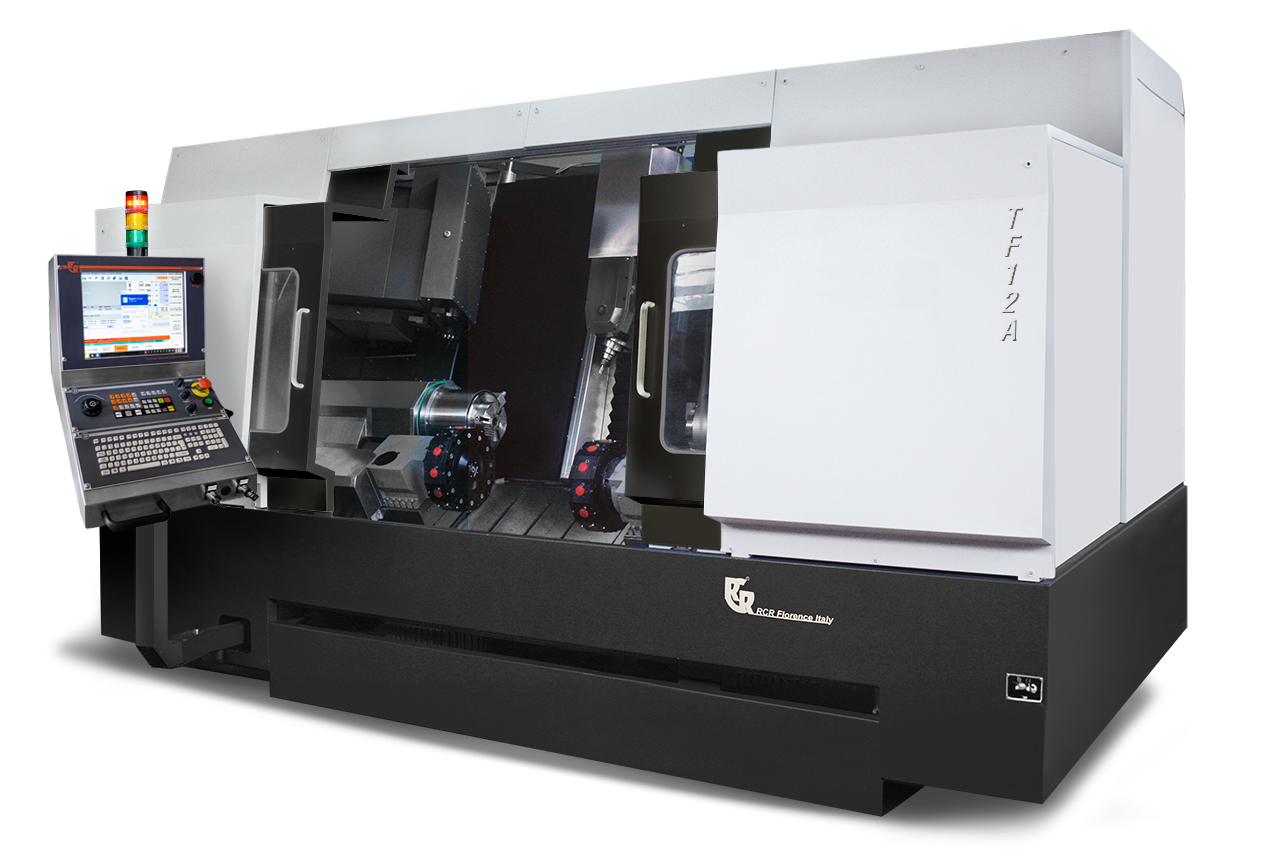

TF12A

 Due mandrini Tornitura, un montante mobile e due torrette
Accessori Moda

Il sistema TF12A di RCR  è un’impianto integrato di tornitura e fresatura, specificatamente progettato per il settore degli accessori moda. Questa soluzione avanzata combina versatilità, precisione e produttività, ottimizzando ogni fase del processo produttivo.

 PROCESSO DI FRESATURA  X,Y,Z,B,C1

oppure

C2 + M

 PROCESSO DI TORNITURA 1  X,Z,C1,M ute. motoriz.

oppure

X,Z,M1 Man. fisso Tornio

 PROCESSO DI TORNITURA 2 X,Z,C2,W,M ute.motoriz.

oppure

X,Z,W,M2 Man. fisso tornio

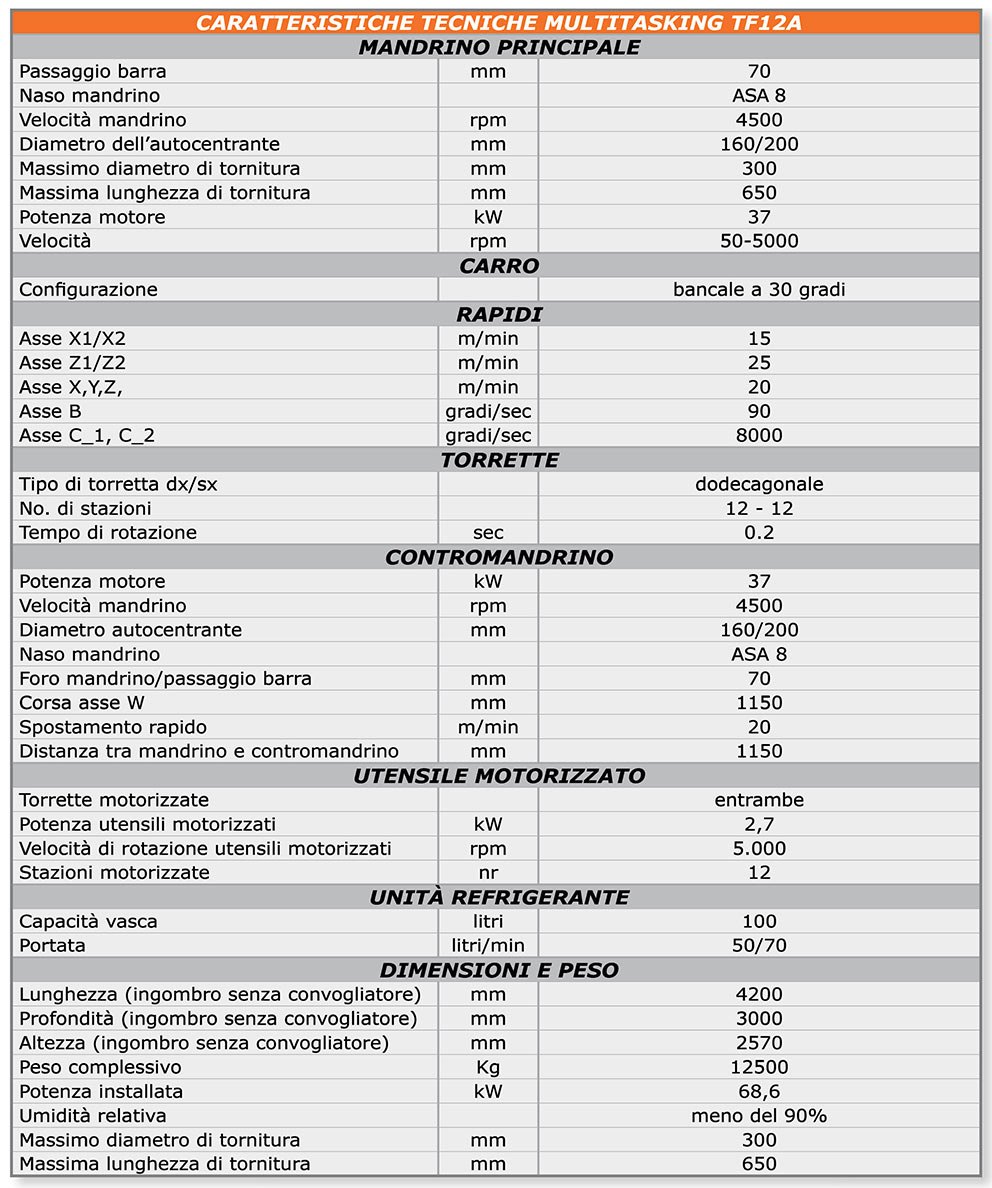

Passaggio barra 70 mm
Max diametro tornitura

Max lunghezza tornitura

300 mm

600 mm

Distanza Mandrino – Controm.

Potenza mandrino Fresa

Potenza mandrini Tornio

1.150 mm

13 kW – 24.000 rpm

37 kW – 4500 rpm

Scarica il catalogo Zoom macchina


CARATTERISTICHE PRINCIPALI

  • Struttura Macchina
    Il bancale inclinato A 30° realizzato da struttura in acciaio elettrosaldato stabilizzata è strutturato e nervato in modo da ridurre le vibrazioni ed aumentare la rigidità e la precisione della macchina. Le guide lineari a ricircolo di sfere o rulli garantiscono rigidità di lavorazione ed elevate
    accelerazioni negli spostamenti. I ripari telescopici in acciaio inox sono ben disegnati e proteggono la macchina dalle infiltrazioni del refrigerante.

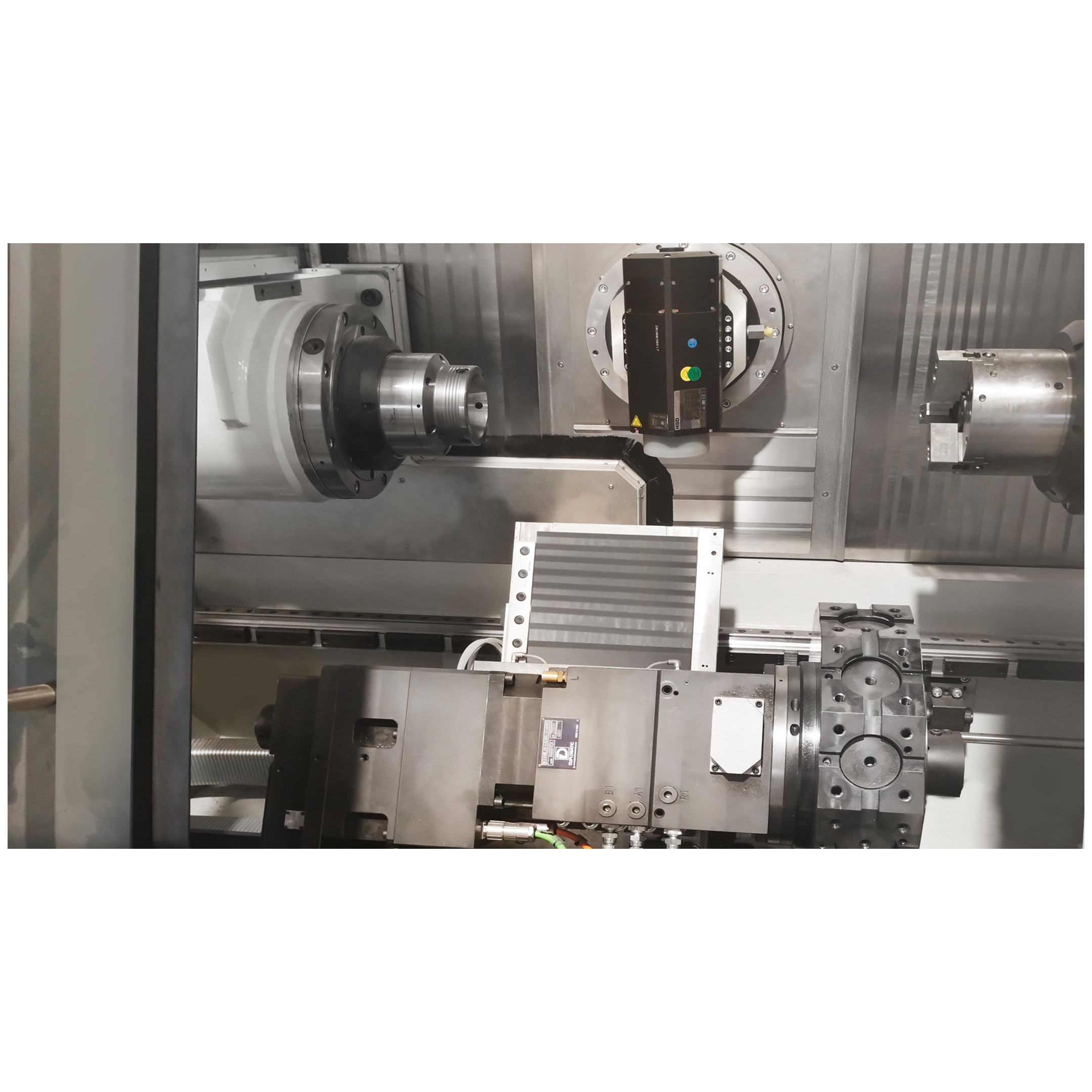

  • Due mandrini, un montante mobile e due torrette permettono lavorazioni simultanee con il risultato di diminuire sensibilmente il tempo di ciclo ed eliminare i tempi di ripresa integrando lavorazioni di tornitura a fresature complesse in 5 assi continui con funzioni RTCP. La macchina è gestita da un CNC di governo unico strutturato su 3 processi indipendenti ma colloquianti tra di loro, il quale rende possibili le seguenti modalità operative:
    1) montante mobile in interpolazione a 5 assi continui su mandrino principale e contemporaneamente lavorazione in 2 assi di tornitura + asse C ed utensile motorizzato.
    2) montante mobile in interpolazione sino a 5 assi su contromandrino e contemporaneamente lavorazione in 2 assi di tornitura + asse C ed utensile motorizzato su mandrino principale.
    3) Torretta dx e sx che possono lavorare simultaneamente in 2 assi+ asse C. Entrambe le torrette sono dotate di utensili motorizzati.
  •  Cambio Utensili Fresatura
    Il cambio utensile per montante di fresatura èdi tipo “random” a catena con una capacità da 20 utensili, con braccio di scambio. Opzionale la versione a 32 utensili
  •  Torrette porta utensili Tornitura
    La torretta tipo DUPLOMATIC a 12 stazioni consentono di lavorare una buona quantità di pezzi differenti senza bisogno di riattrezzare la macchina frequentemente. L’alta velocità di rotazione di 0.2 sec fà ridurre i tempi morti. Il
    bloccaggio rigido permette inoltre lavorazioni rigide e precise
  •  Presetting Automatico
    Controllo taglio e prendipezzo Un insieme di accessori opzionali intelligenti sono disponibili per potere rendere più sicure le lavorazioni aumentare la produttività della
    macchina anche nelle ore di non presidio da parte dell’operatore con un ottimo livello di affidabilità delle lavorazioni.
    Utensili motorizzati sono disponibili sulla torretta su tutte le stazioni.
  •  Sistema di Scarico Automatico
    attraverso il mandrino di destra, carica spezzoni, portale di carico/scarico.
    Tutti i dispositivi di carico/scarico automatico sono disponibili. La macchina è cosi in grado di lavorare sempre anche nelle ore notturne.
  • TF12A: Soluzione Personalizzata per l’Alta Moda

Il sistema TF12A è completamente personalizzabile secondo le esigenze del cliente, sia per le corse sia per gli accessori. Con una varietà di modelli e dimensioni disponibili, ogni configurazione garantisce flessibilità e affidabilità, adattandosi perfettamente alle esigenze specifiche del settore degli accessori moda.

Le specifiche di cui sopra sono soggette a modifiche senza preavviso

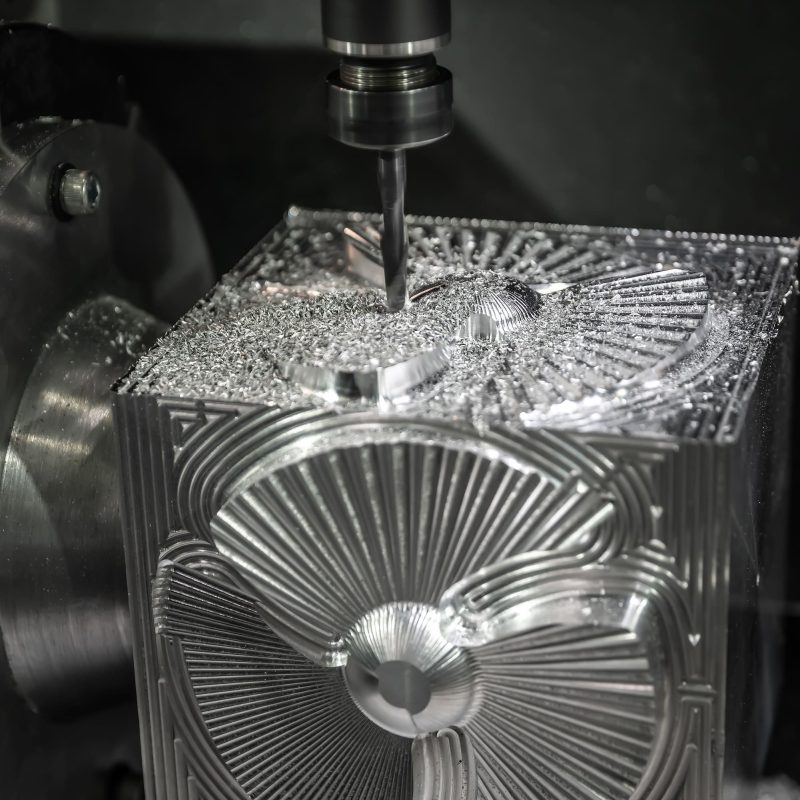

ESEMPI APPLICATIVI

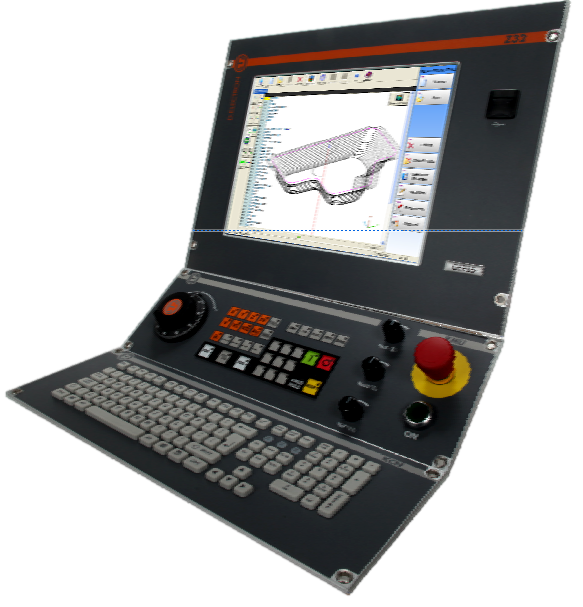

CONTROLLO NUMERICO

D.Electron Z32

Il controllo numerico D.Electron Z32 è la scelta ideale per ottimizzare le prestazioni delle fresatrici CNC EM750-5X-Linear di medie dimensioni. Con programmazione in linguaggio ISO, un’interfaccia utente grafica intuitiva e funzioni di controllo del movimento ad alta precisione, il D.Electron Z32 garantisce una lavorazione precisa e affidabile. Le sue avanzate funzioni di sicurezza proteggono sia l’operatore che la macchina, contribuendo a mantenere un ambiente di lavoro sicuro.

Vantaggi:

  • Prestazioni Elevate: Grazie alle sue funzionalità avanzate, il D.Electron Z32 offre prestazioni di alto livello, garantendo risultati di lavorazione eccellenti.
  • Facile da Usare: L’interfaccia utente intuitiva semplifica l’accesso e la gestione di tutte le funzioni del controllo numerico, rendendo il processo di fresatura più efficiente.
  • Sicurezza: Con funzioni di sicurezza avanzate, il D.Electron Z32 assicura un ambiente di lavoro sicuro, proteggendo l’operatore e la macchina da potenziali incidenti.
