Alta velocità e massima precisione

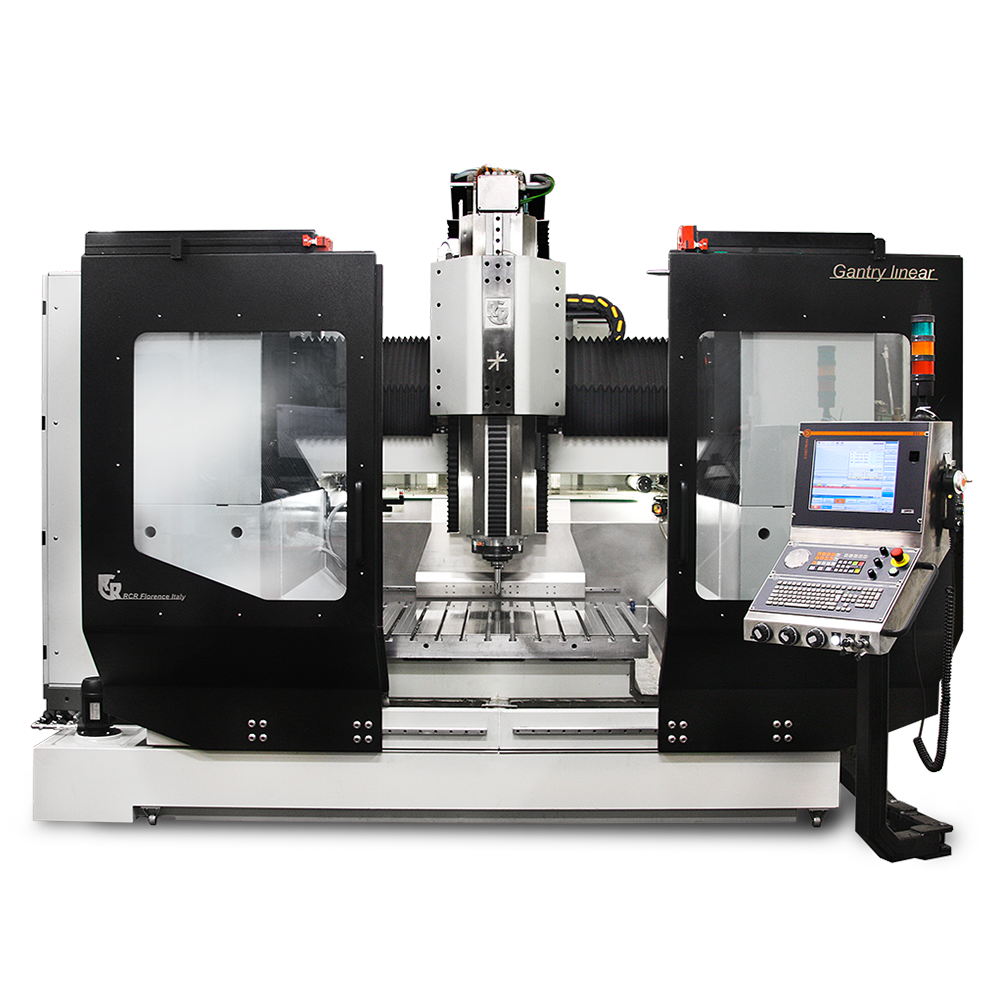

una macchina a portale con traversa mobile gantry

e motori lineari

IL FUTURO DELL’AUTOMAZIONE

MACCHINARI CNC SU MISURA
PERFORMANCE ECCELLENTE, COSTI COMPETITIVI

Portale Gantry

GL Monolitica Portale Gantry  Motori Lineari

Stampi in Acciaio Superfinitura

La fresatrice GLM (Gantry Linear Monolitica) a 3 assi di RCR Italy è un sistema CNC progettato per la realizzazione di stampi in acciaio, enfatizzando precisione e superfinitura. Con un design innovativo e tecnologia avanzata, GLM è la soluzione ideale per lavorazioni di alta qualità.

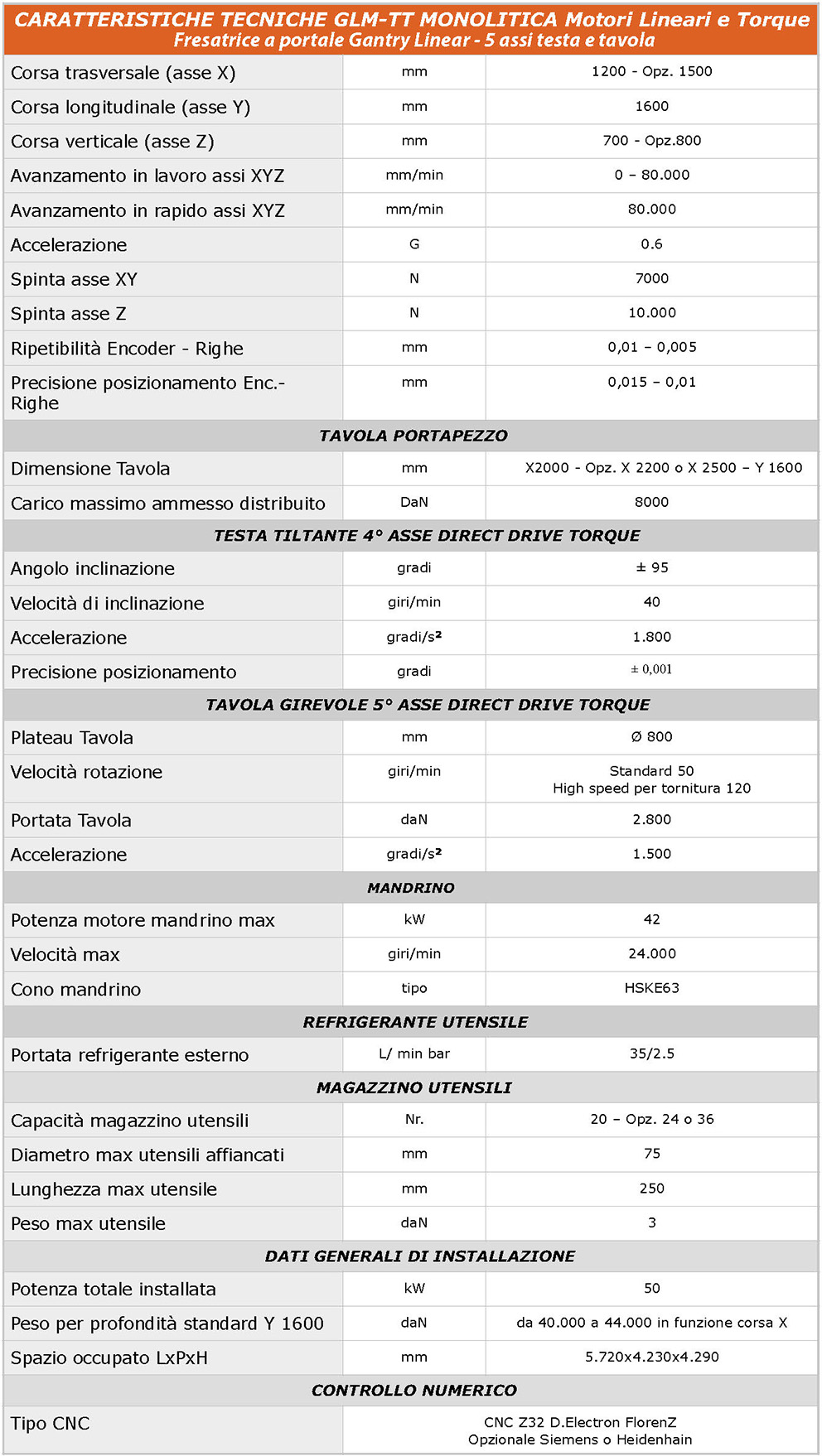

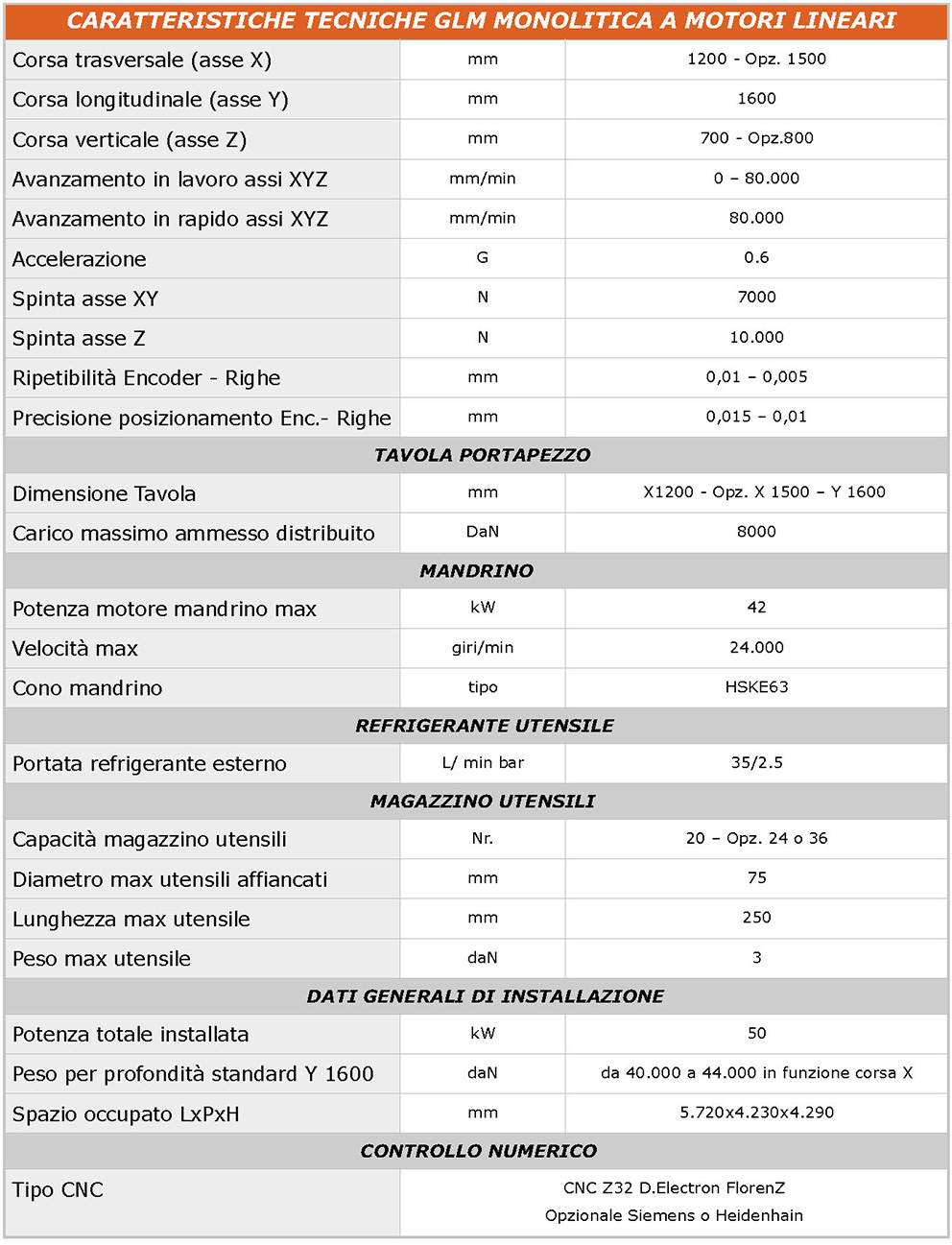

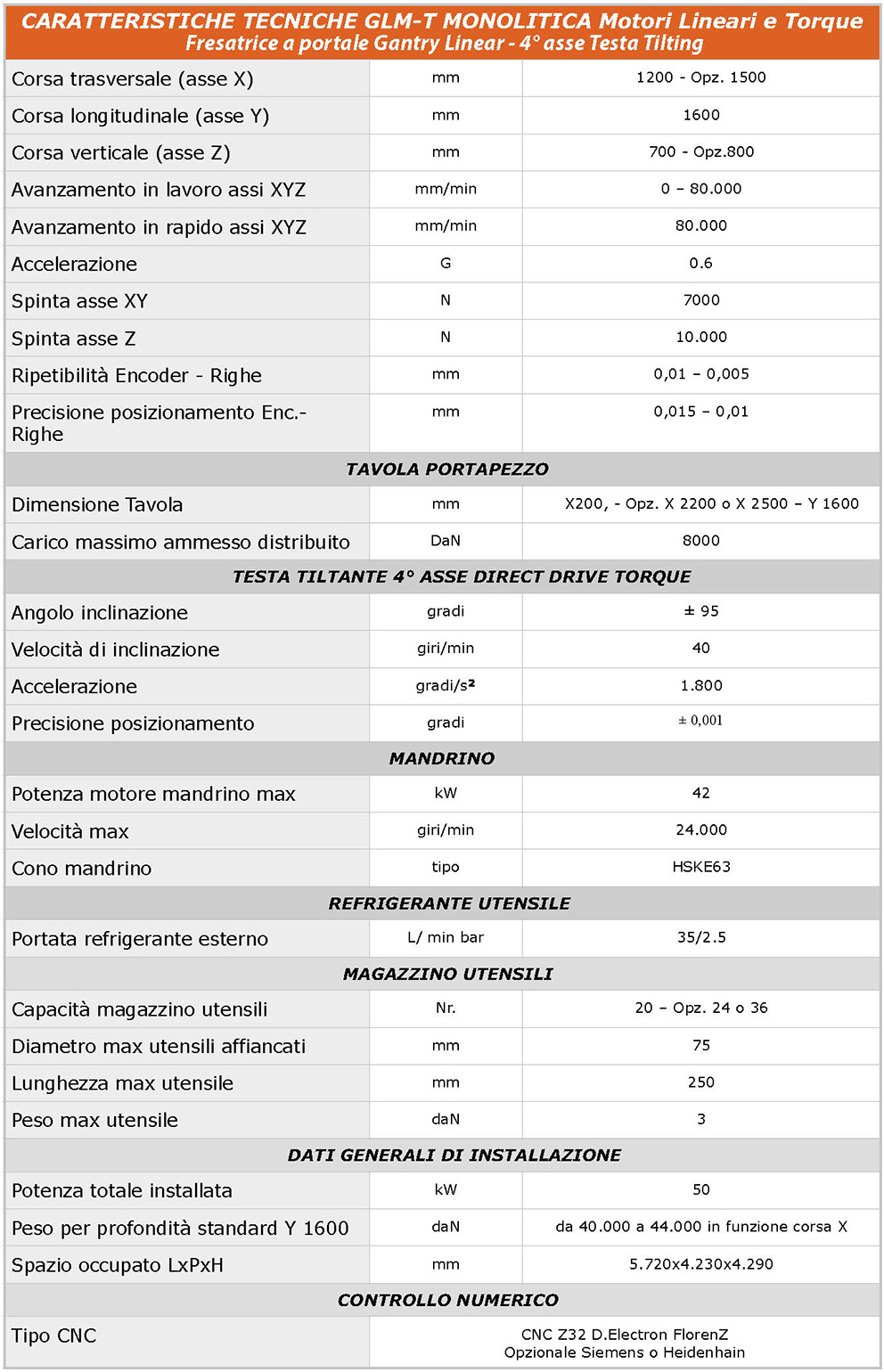

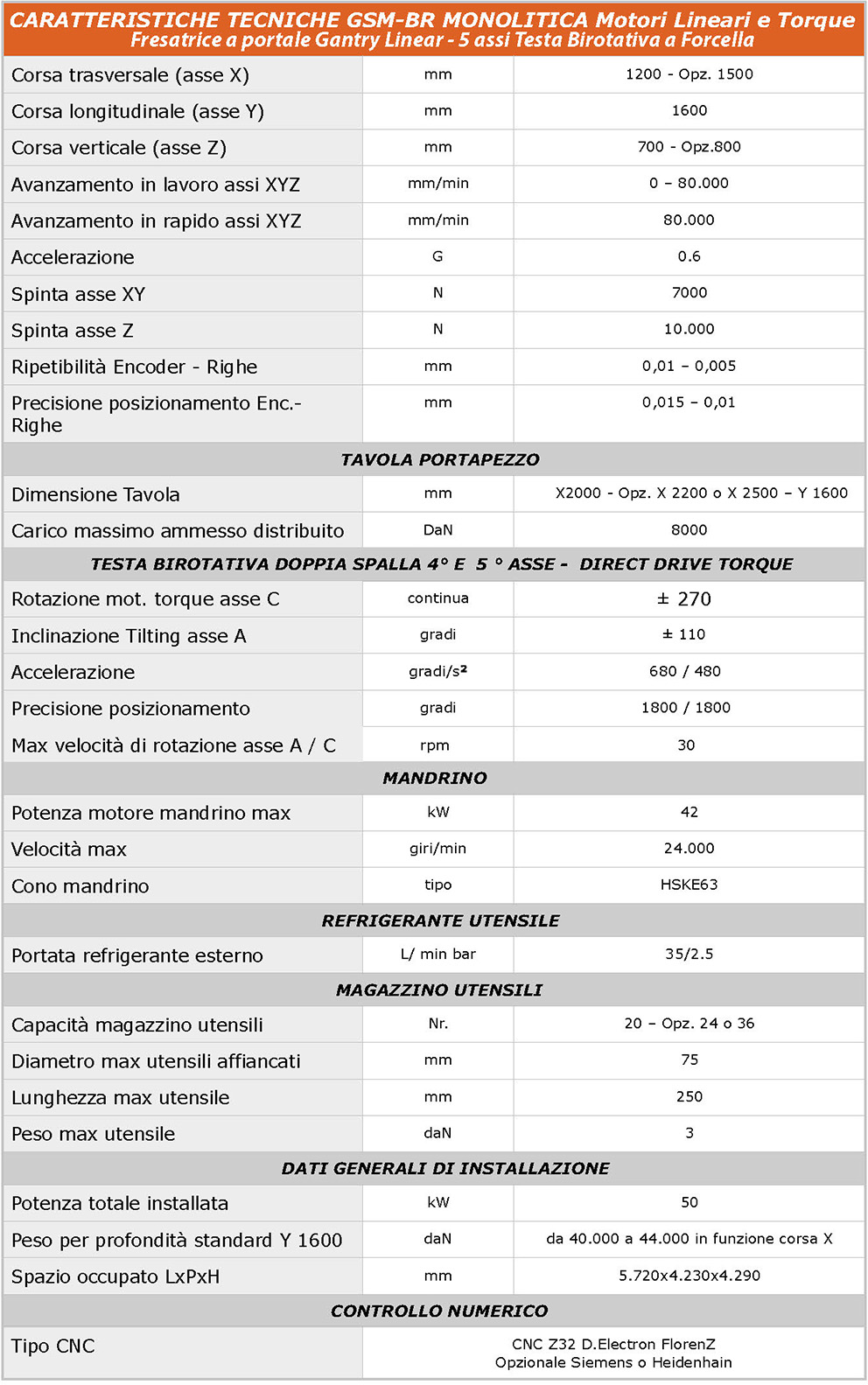

Corsa asse X 2.000/2.500/3.000 mm
Corsa asse Y 1.600/2.500 mm
Corsa asse Z 800/1.000/1.200 mm
Velocità max 24.000 giri/min -HSK63
Avanzamento in lavoro assi XYZ 80.000 mm/min
Potenza motore mandrino 42 kW
Scarica il catalogo


CARATTERISTICHE PRINCIPALI

Struttura Monolitica per Massima Stabilità

  • Il basamento monoblocco “Monolitica” con traversa gantry azionata da motori lineari assicura che il pezzo resti sempre fermo durante la lavorazione.
  • La struttura monolitica, riempita con filler di minerale legato proprietario, garantisce ottima stabilità termica, minimizzando la dilatazione e massimizzando lo smorzamento delle vibrazioni.

Versatilità e Precisione nelle Lavorazioni

  • Ideale per lavorazioni che richiedono sia un’elevata asportazione di materiale. La struttura monolitica è riempita con filler di minerale legato di composizione proprietaria. Grazie a questa struttura, risulta ottima la stabilità termica permettendo la minima dilatazione e il massimo smorzamento delle vibrazioni, sia in sgrossatura che in finitura.

Magazzino Utensili Configurabile e Accessibilità Ottimizzata

  • Dotata di un magazzino utensili configurabile, posizionato fuori dal campo di lavoro e movimentato da un asse lineare, situato posteriormente alla macchina.
  • Totale apertura delle porte anteriori che facilitano il carico anche di pezzi di elevate dimensioni. Da notare che l’asse lungo del piano macchina è nella direzione parallela al mandrino posizionato orizzontalmente; ciò ne consente l’aumento delle dimensioni per la lavorabilità del pezzo.

GLM Monolitica: Personalizzazione e Affidabilità per Ogni Necessità

La fresatrice GLM Monolitica è completamente personalizzabile secondo le esigenze del cliente, sia per le corse sia per gli accessori. Con una varietà di modelli e dimensioni disponibili, ogni configurazione garantisce flessibilità e affidabilità, adattandosi perfettamente alle esigenze specifiche di lavorazione di stampi in acciaio.

Le specifiche di cui sopra sono soggette a modifiche senza preavviso

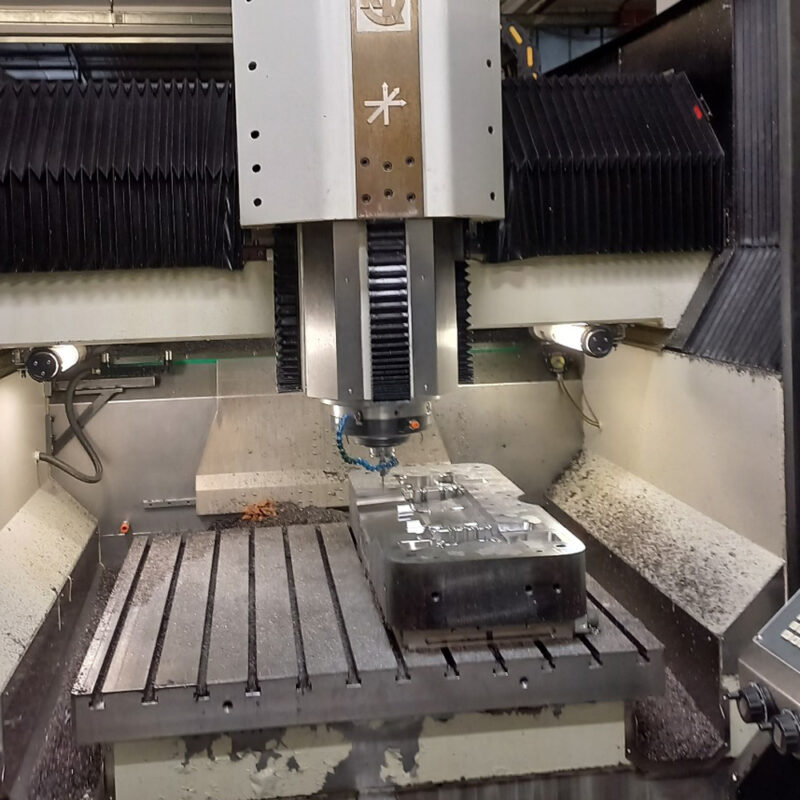

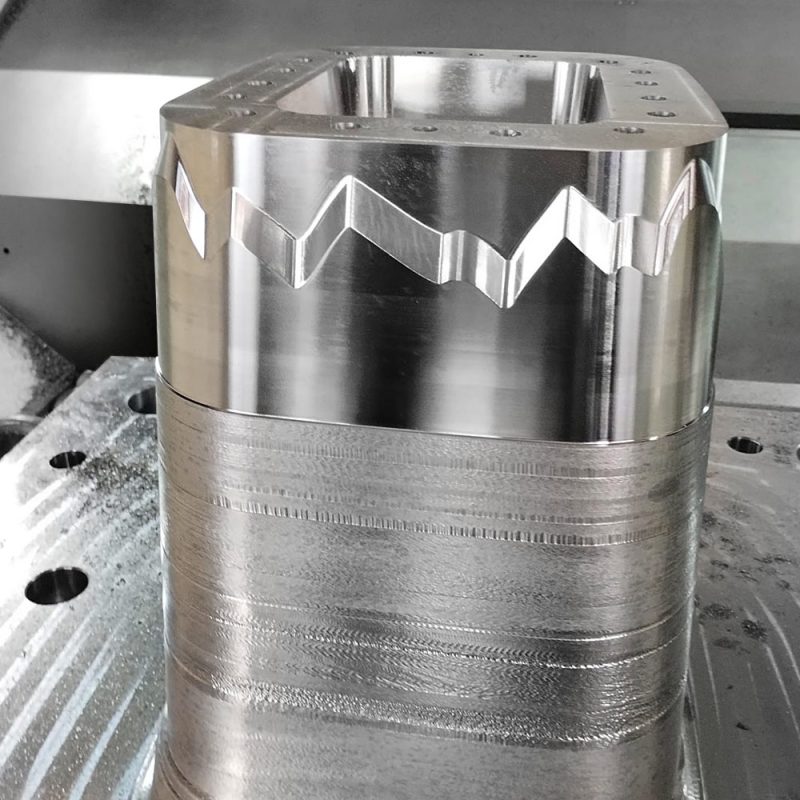

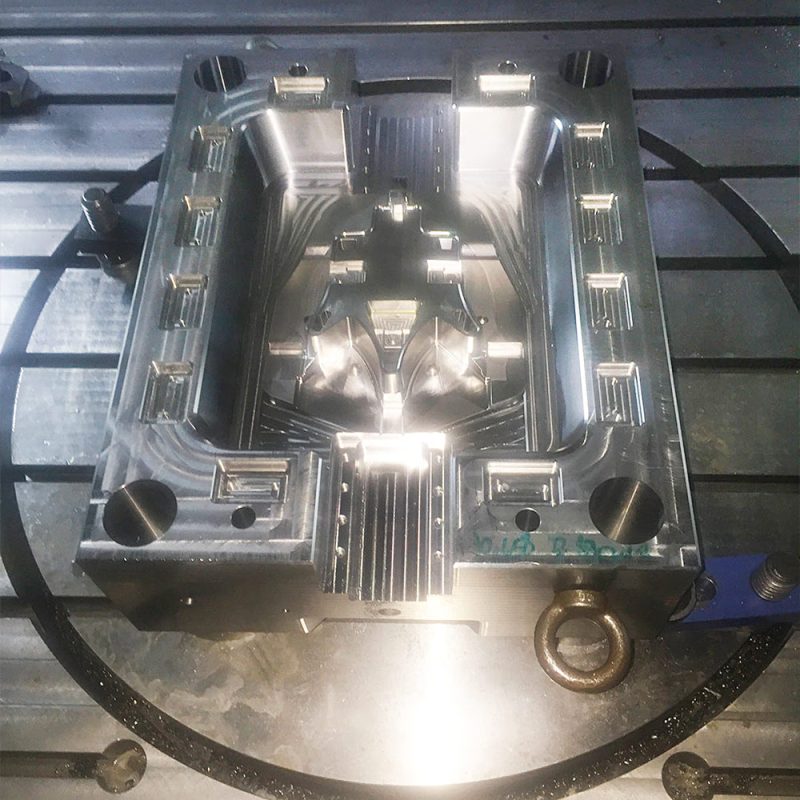

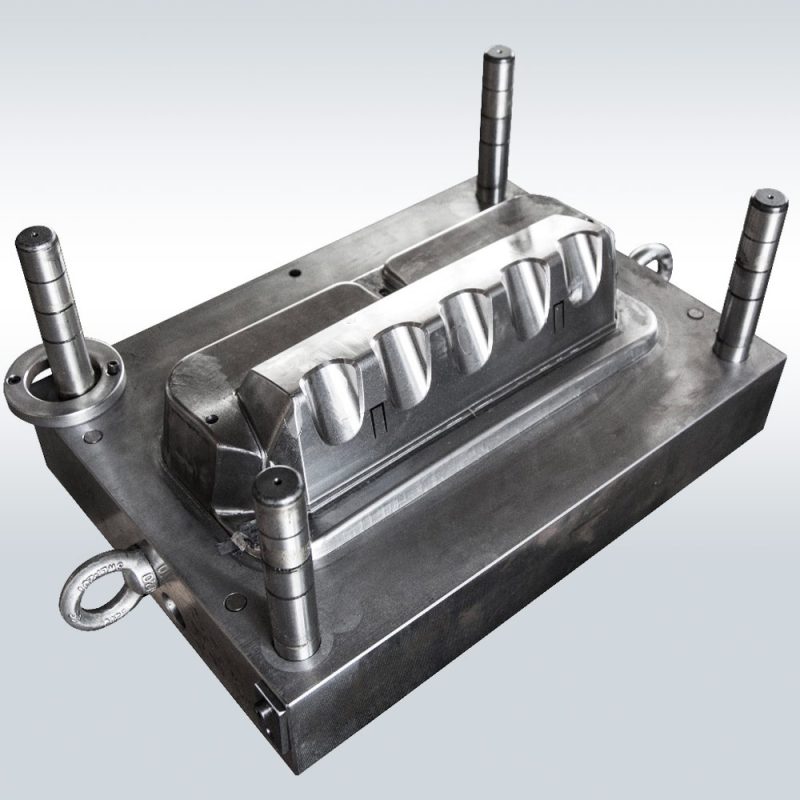

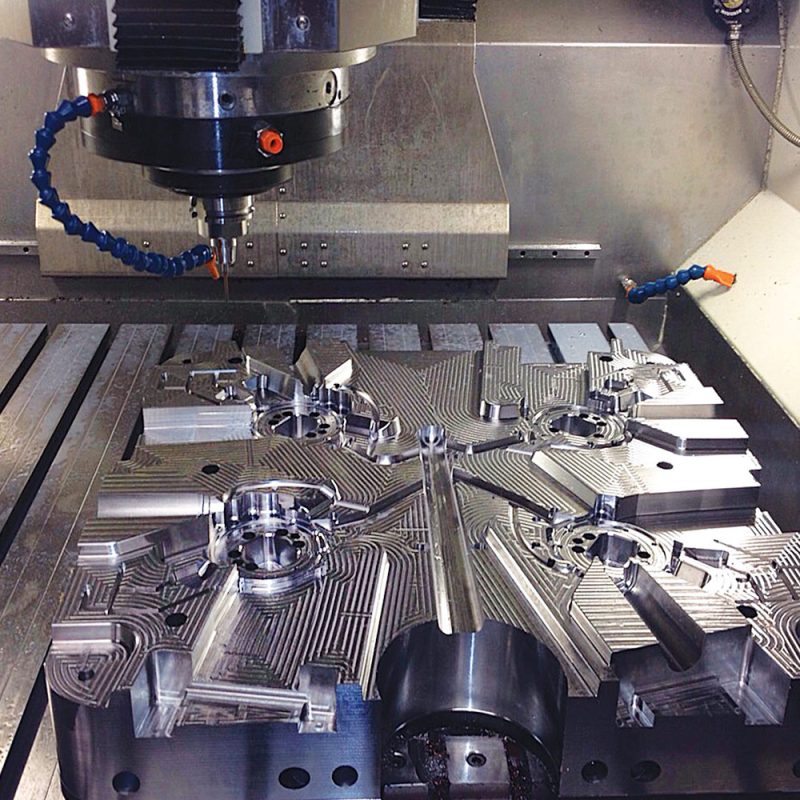

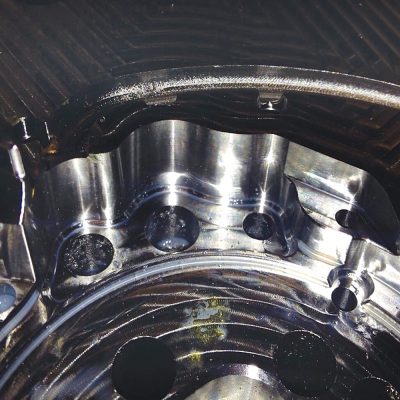

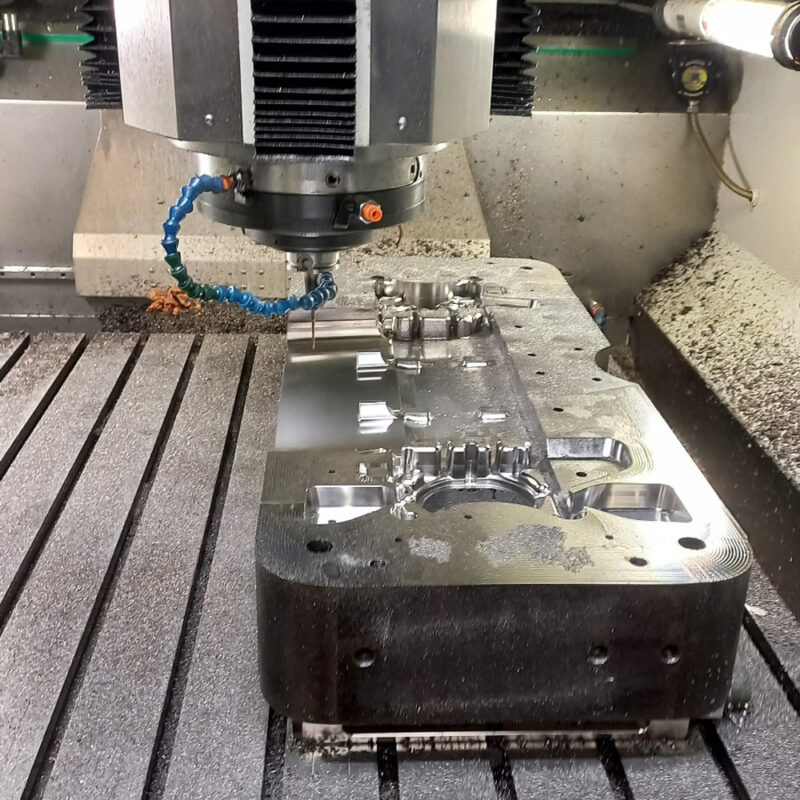

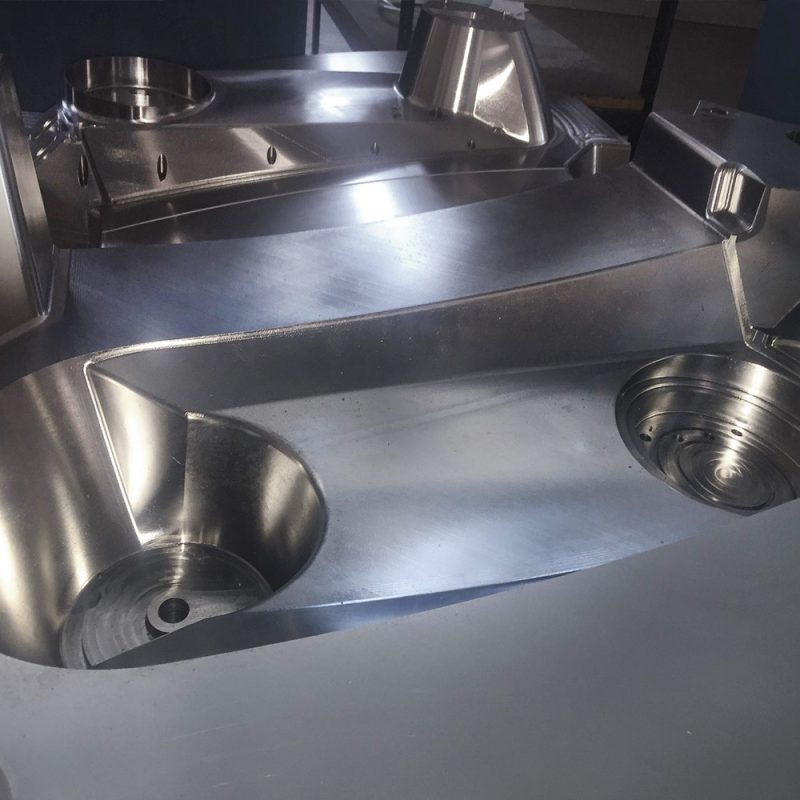

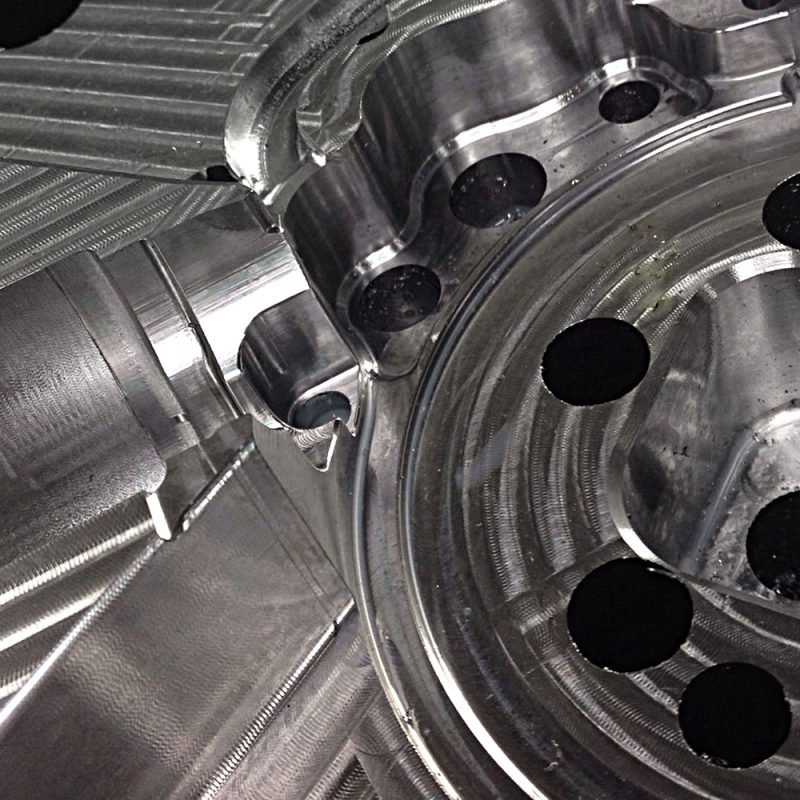

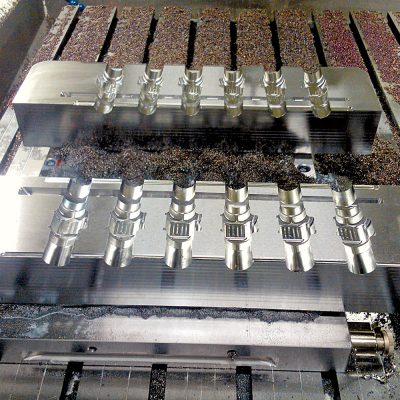

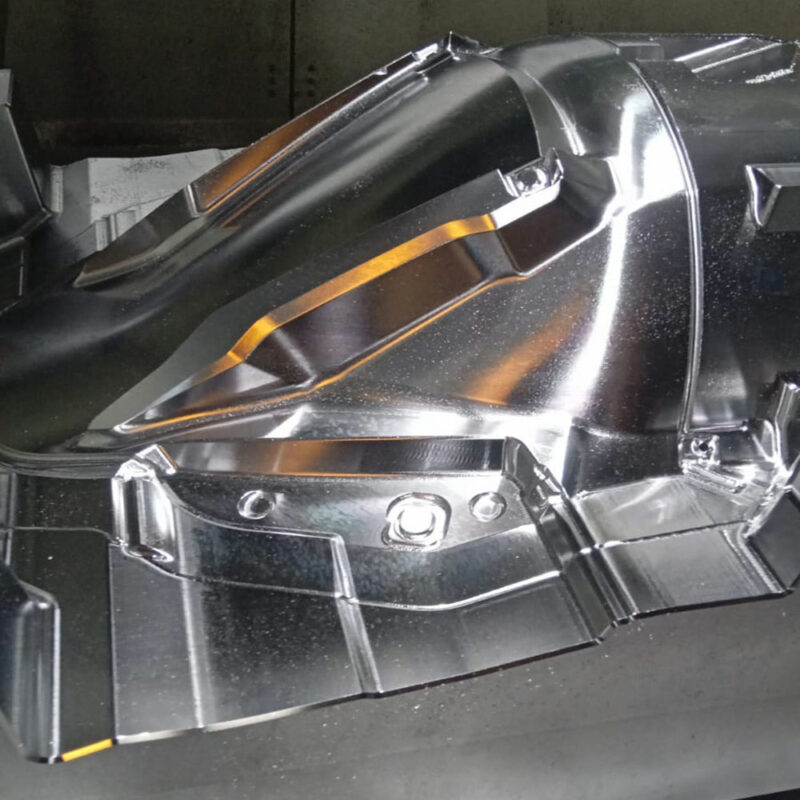

ESEMPI APPLICATIVI


CONTROLLO NUMERICO

D.Electron Z32

Il controllo numerico D.Electron Z32 è la scelta ideale per ottimizzare le prestazioni delle fresatrici CNC EM750-5X-Linear di medie dimensioni. Con programmazione in linguaggio ISO, un’interfaccia utente grafica intuitiva e funzioni di controllo del movimento ad alta precisione, il D.Electron Z32 garantisce una lavorazione precisa e affidabile. Le sue avanzate funzioni di sicurezza proteggono sia l’operatore che la macchina, contribuendo a mantenere un ambiente di lavoro sicuro.

Vantaggi:

  • Prestazioni Elevate: Grazie alle sue funzionalità avanzate, il D.Electron Z32 offre prestazioni di alto livello, garantendo risultati di lavorazione eccellenti.
  • Facile da Usare: L’interfaccia utente intuitiva semplifica l’accesso e la gestione di tutte le funzioni del controllo numerico, rendendo il processo di fresatura più efficiente.
  • Sicurezza: Con funzioni di sicurezza avanzate, il D.Electron Z32 assicura un ambiente di lavoro sicuro, proteggendo l’operatore e la macchina da potenziali incidenti.

Heidenhain TNC7

Il TNC7 supporta la programmazione in linguaggio ISO, riconosciuto come standard industriale per le macchine utensili CNC. La sua interfaccia utente touch screen intuitiva semplifica l’accesso a tutte le funzioni del controllo numerico, garantendo un utilizzo agevole. Con funzioni di controllo del movimento ad alta precisione, il TNC7 assicura risultati di lavorazione accurati e dettagliati. Le avanzate funzioni di sicurezza proteggono l’operatore e la macchina da potenziali incidenti. Inoltre, il supporto per la programmazione in 5 assi amplia le possibilità, consentendo la realizzazione di parti complesse con una precisione superiore.

Vantaggi:

  • Prestazioni Eccezionali: Il TNC7 offre prestazioni di alto livello, garantendo lavorazioni precise ed efficienti.
  • Facile da Usare: L’interfaccia utente intuitiva semplifica il processo di fresatura, rendendolo accessibile anche agli operatori meno esperti.
  • Sicuro: Grazie alle funzioni di sicurezza avanzate, il TNC7 crea un ambiente di lavoro protetto per l’operatore e la macchina.
  • Supporto per la Programmazione in 5 Assi: La capacità di programmazione in 5 assi consente una maggiore flessibilità nella realizzazione di parti complesse con precisione.
