Serie engraving

EM860-EM860L

Precisione e Superfinitura a Specchio

Alta velocità e massima precisione

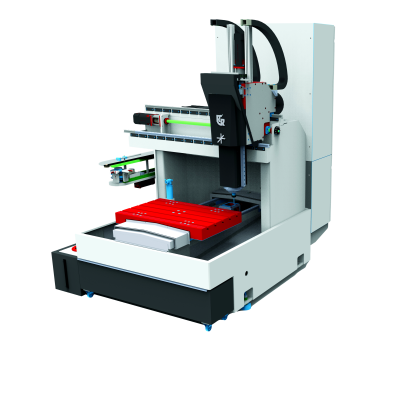

Si tratta di un centro di lavoro a tre assi caratterizzato da un campo di lavoro medio EM860 con la possibilità di averla nella versione EM860L con tavola estesa. La macchina è idonea a lavorazioni di incisoria di alta qualità e dato l’assenza di vibrazioni superfinitura a “specchio” sia su ottone che per la realizzazione di stampi sia in alluminio che in acciaio temprato.

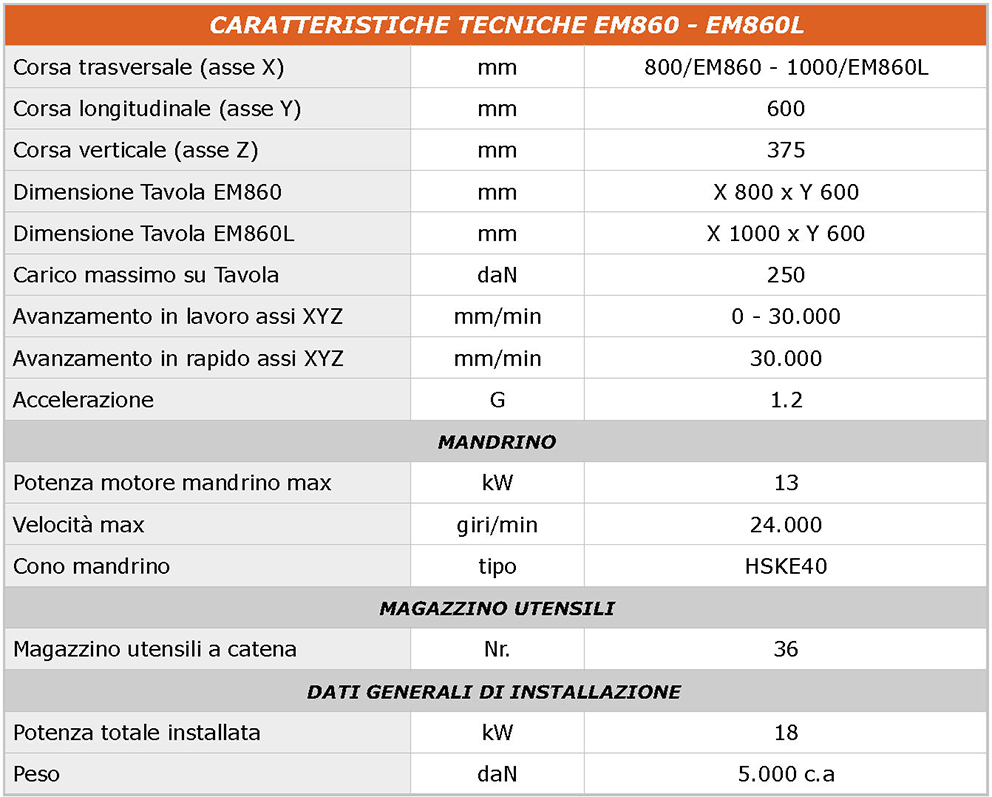

Corsa asse X 800mm/EM860 – 1.000mm/EM860L
Corsa asse Y 600mm
Corsa asse Z 375 mm
Velocità max 24.000 giri/min
Avanzamento in lavoro assi XYZ 30.000 mm/min
Potenza motore mandrino 13 kW
Scarica il catalogo


CARATTERISTICHE PRINCIPALI

Costruzione Innovativa per Affidabilità e Stabilità

  • La struttura a portale con tavola mobile, abbinata a un basamento monolitico riempito con una miscela polimerica proprietaria di minerale legato, conferisce alle macchine una rigidità e stabilità termica eccezionali, superando i sistemi costruttivi convenzionali in acciaio o ghisa.

Tecnologia Avanzata per Lavorazioni di Alta Qualità

  • Disponibili nelle versioni a 24.000, 30.000 o 36.000 giri/min, con un mandrino da 13 kW.
  • I mandrini sono dotati di un sistema di raffreddamento a liquido, che permette di raggiungere un alto livello di precisione e di ottenere superfici eccellenti su matrici in acciaio temperato o elettrodi in rame.
  • La capacità di utilizzare utensili di piccolo diametro, grazie all’alto numero di giri, all’ottimizzazione del pre-carico dei cuscinetti e alla minima dilatazione termica, rende queste macchine perfette per lavorazioni di estrema precisione. Durata utensile superiore alla media per assenza di vibrazioni.

EM860 e EM860L: L’Arte dell’Incisoria al Tuo Servizio

Con le  EM860 e EM860L, RCR  stabilisce nuovi standard nel settore, offrendo soluzioni innovative e affidabili per chi cerca la massima precisione nell’incisoria. Scegli la qualità e l’innovazione RCR per risultati impeccabili.

Le specifiche di cui sopra sono soggette a modifiche senza preavviso

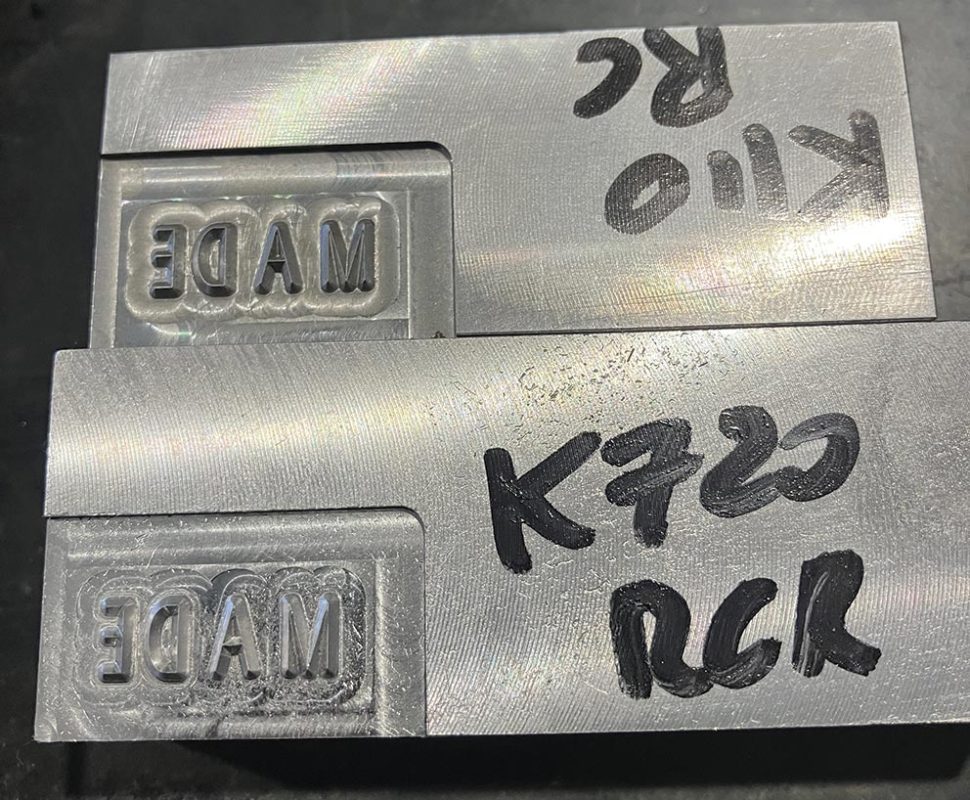

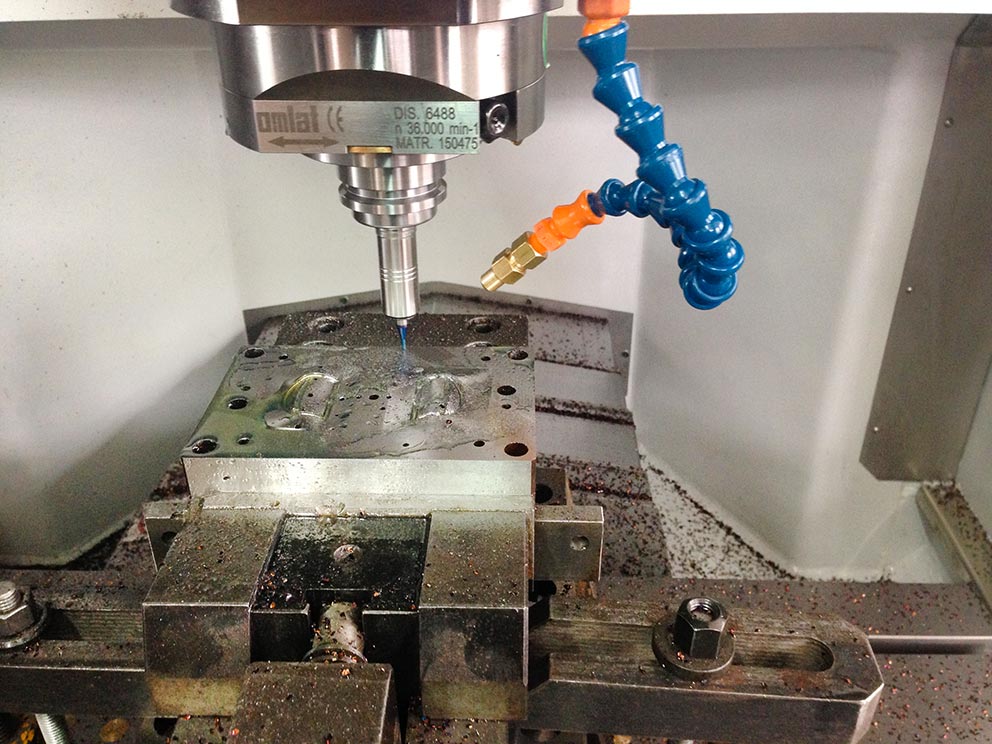

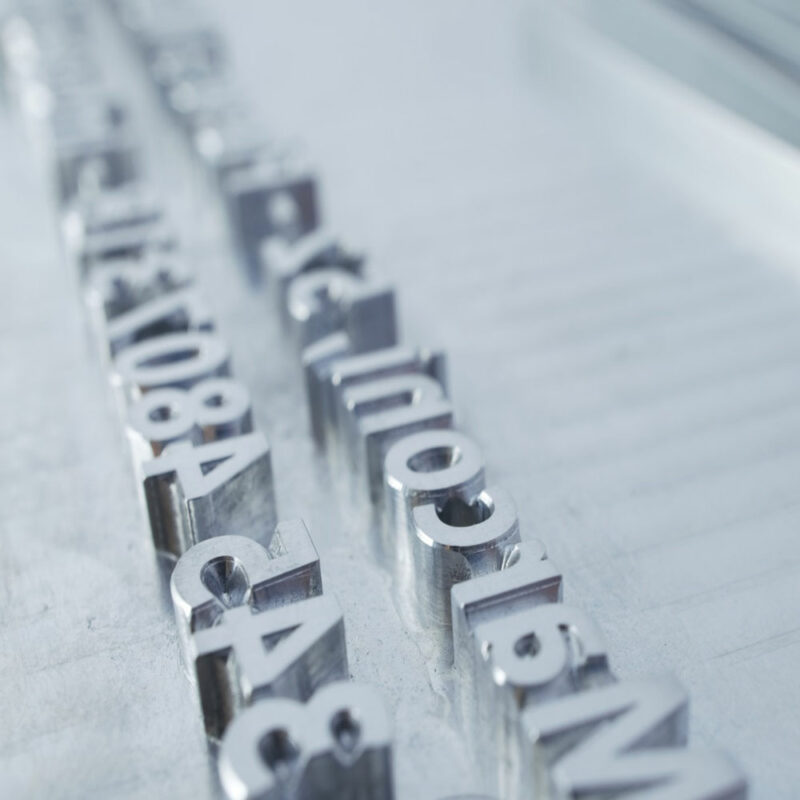

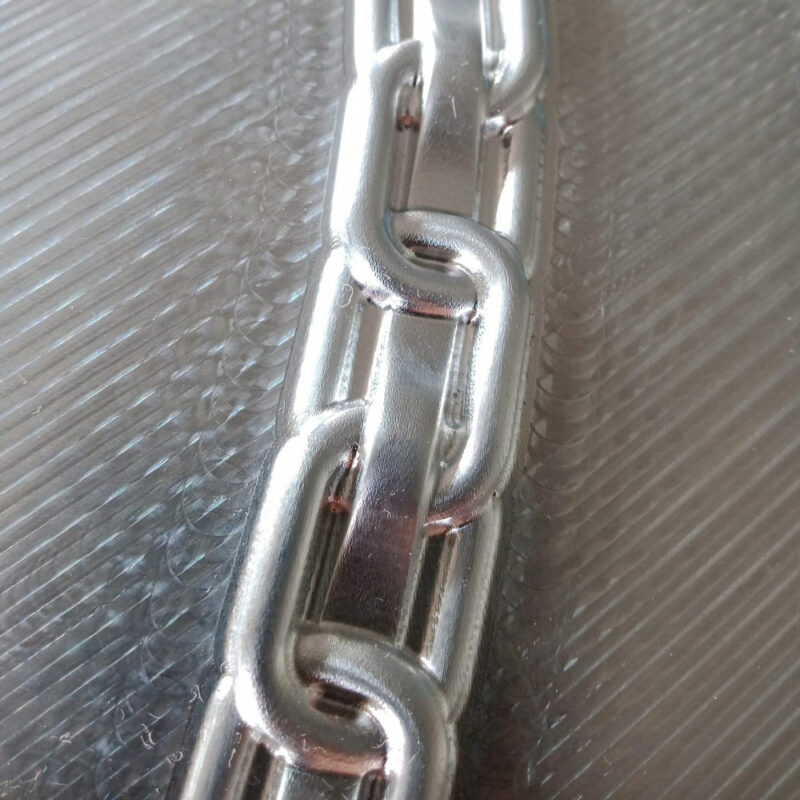

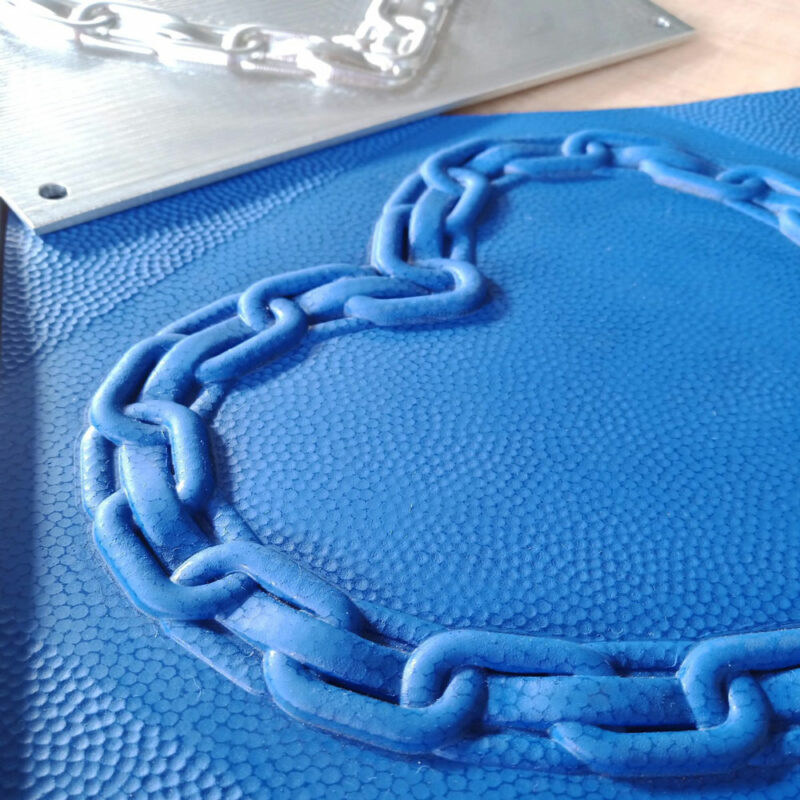

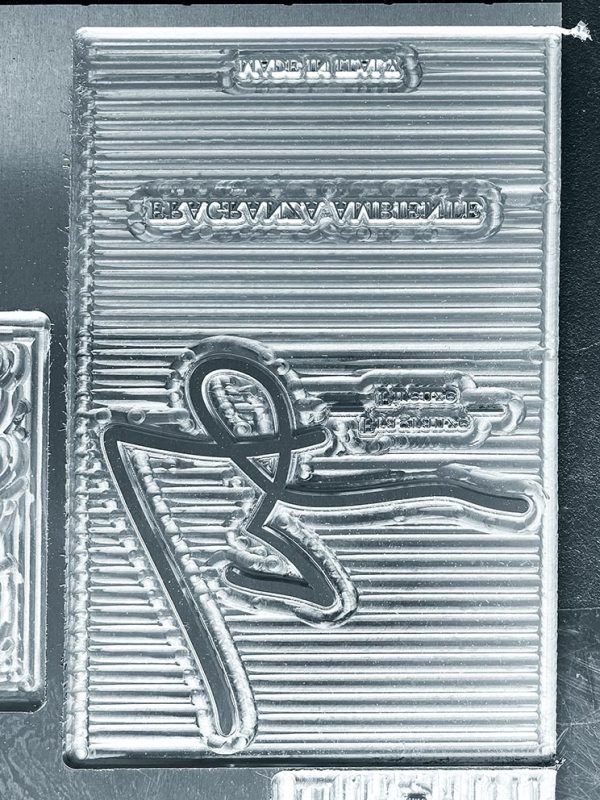

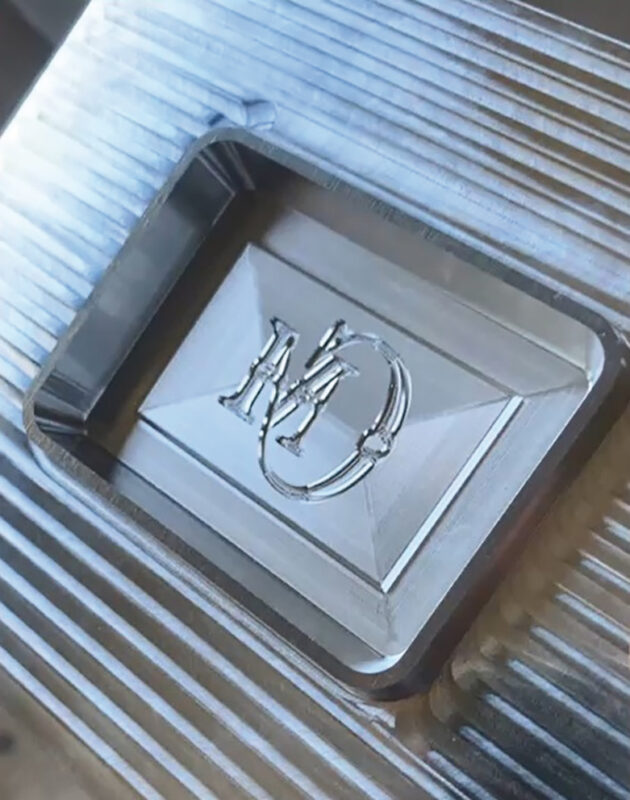

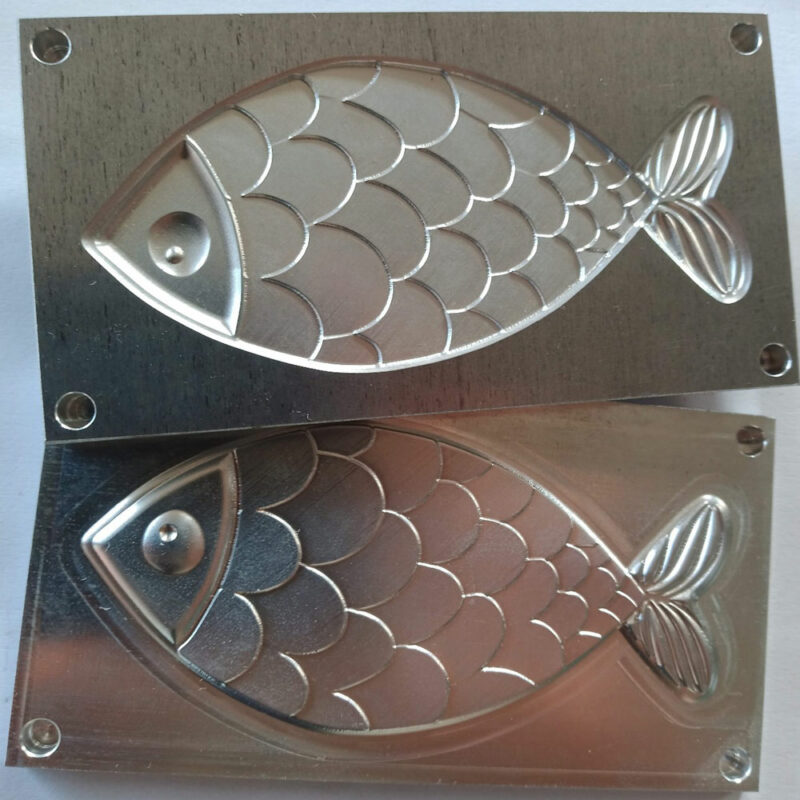

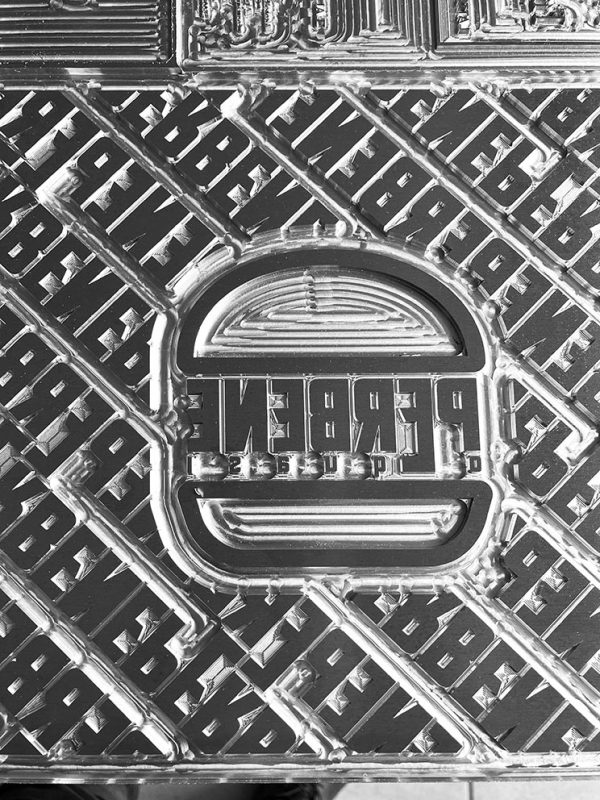

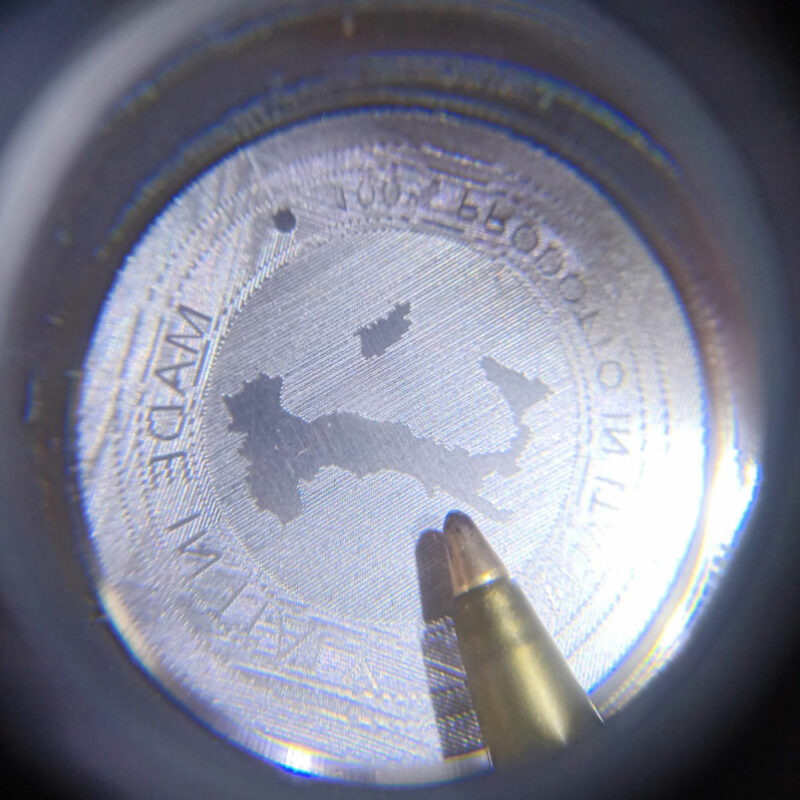

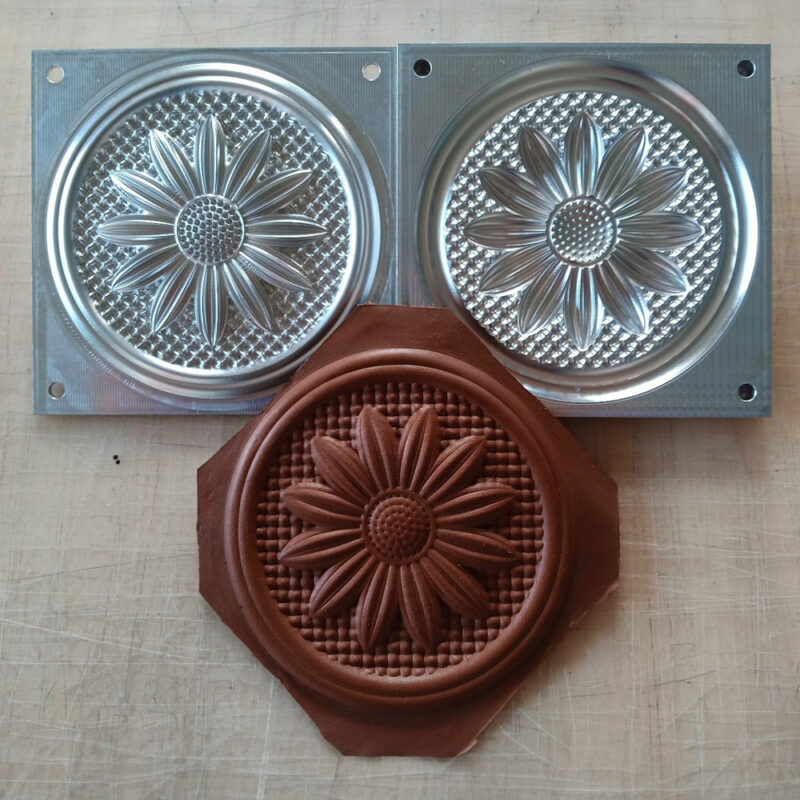

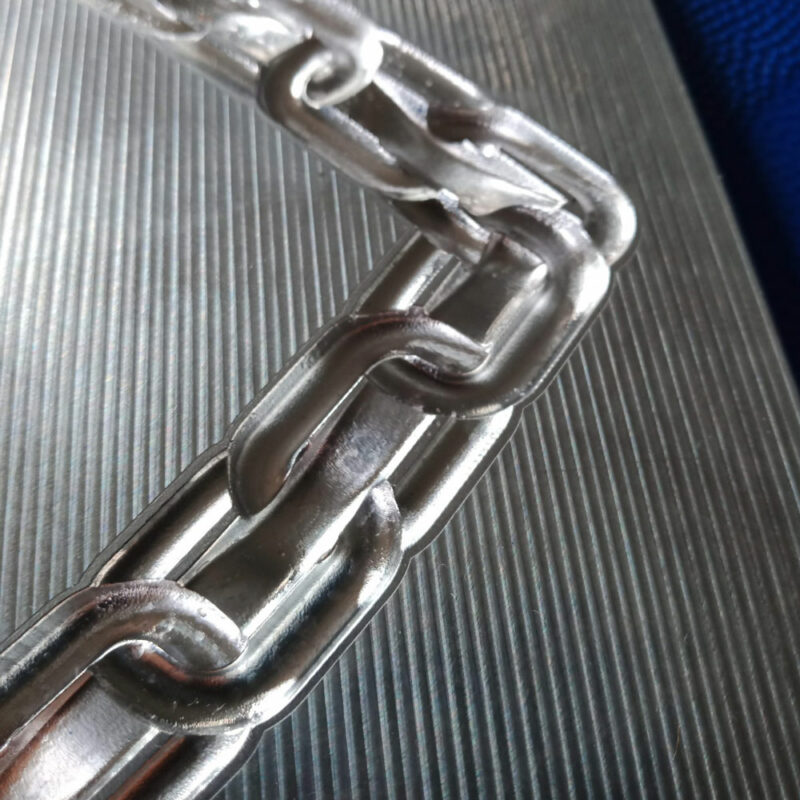

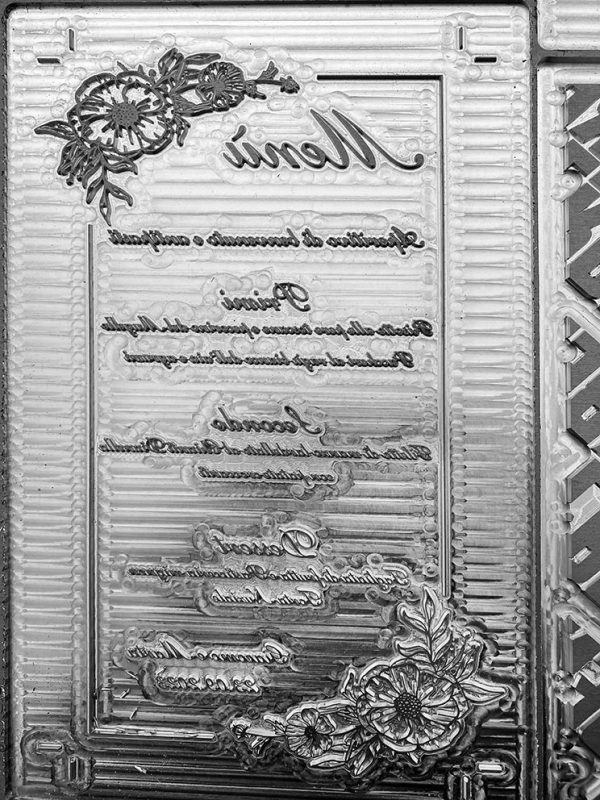

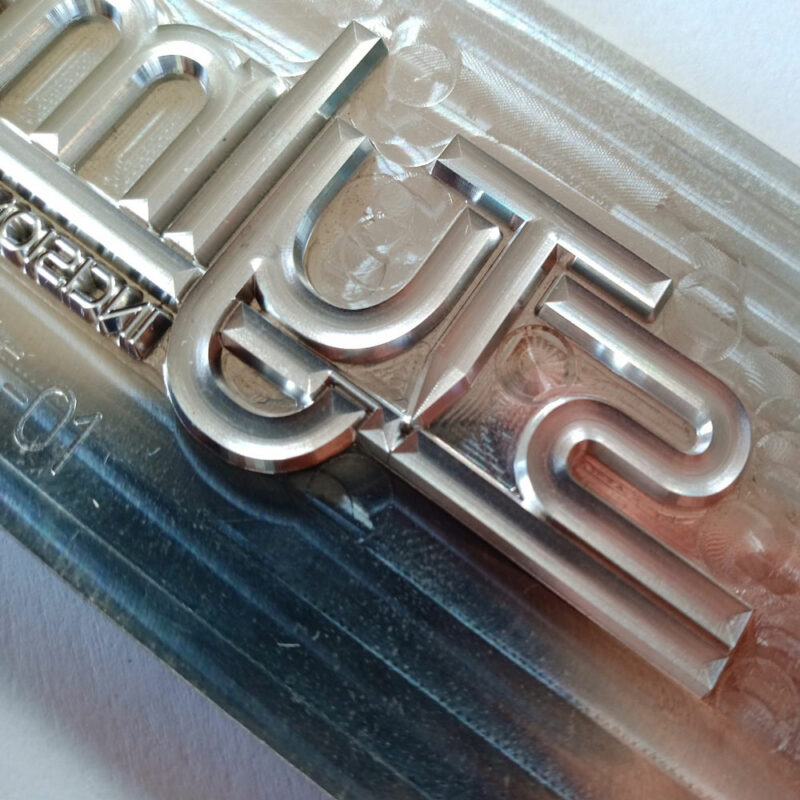

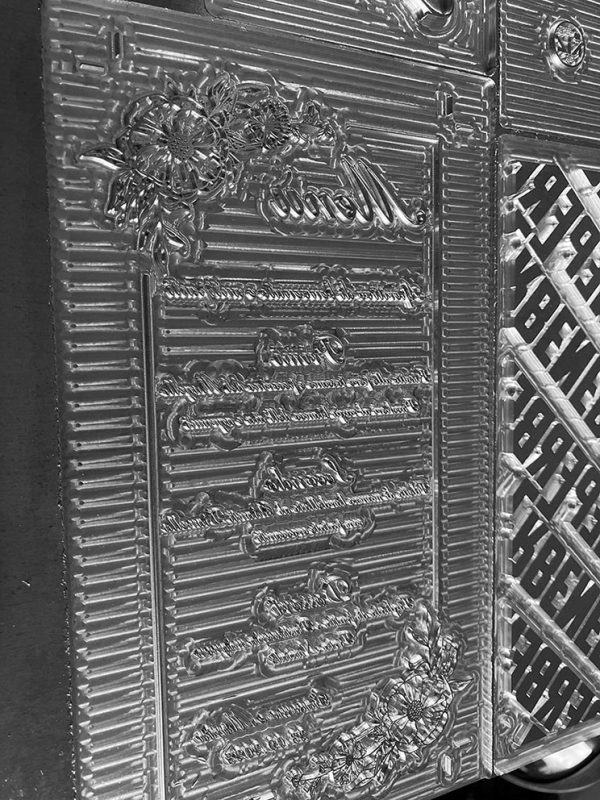

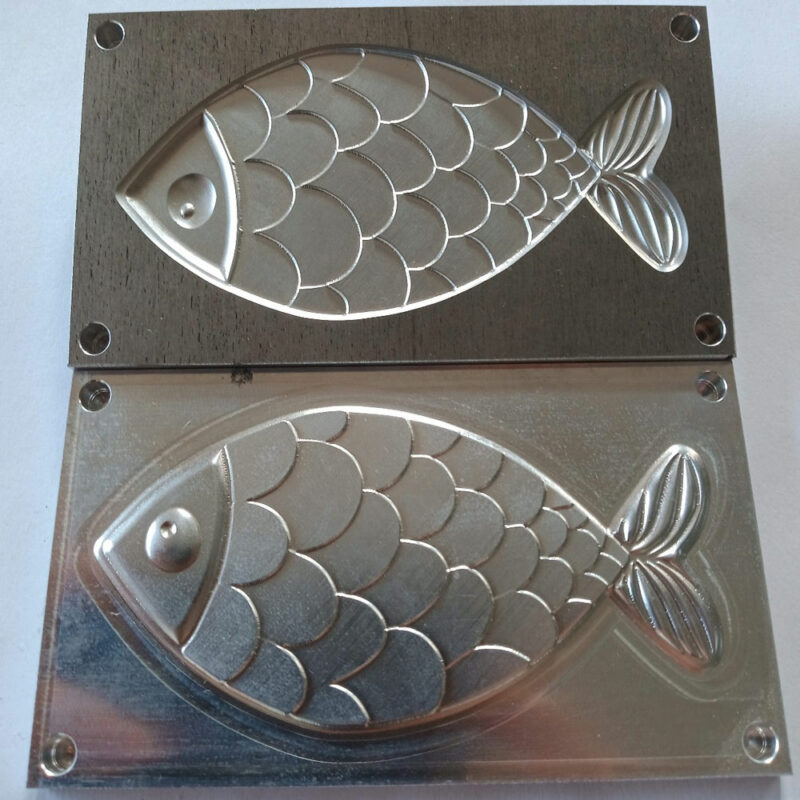

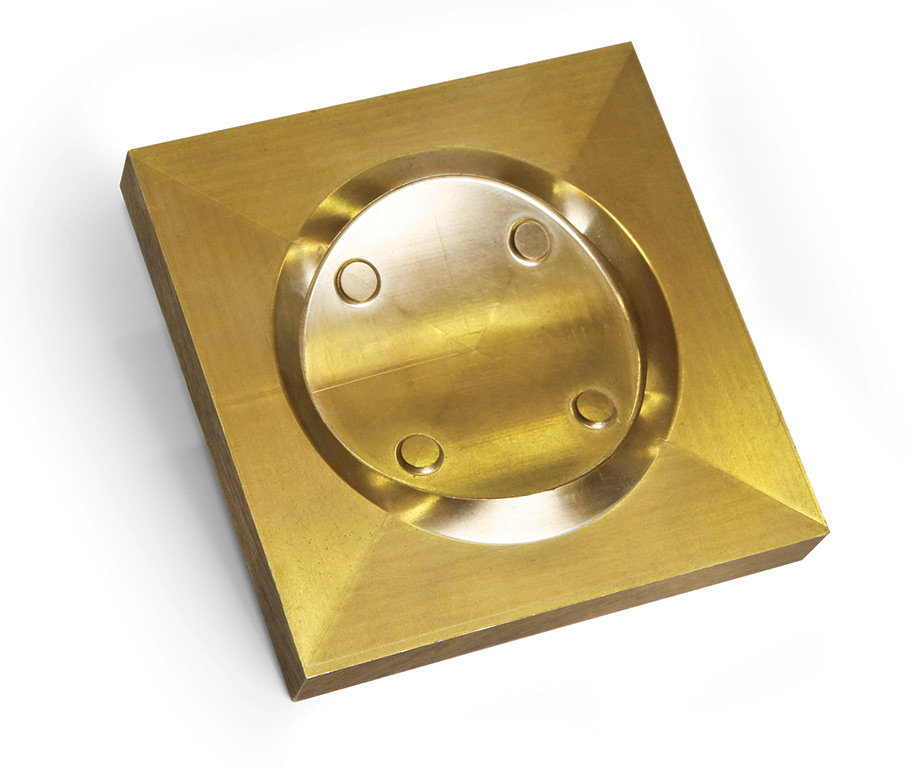

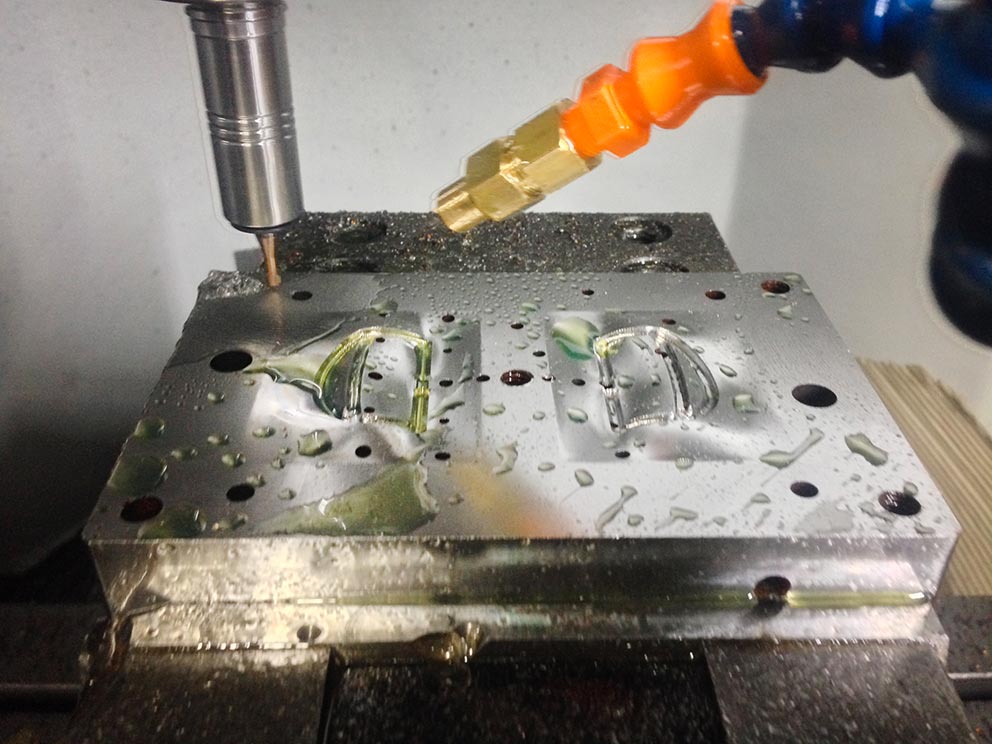

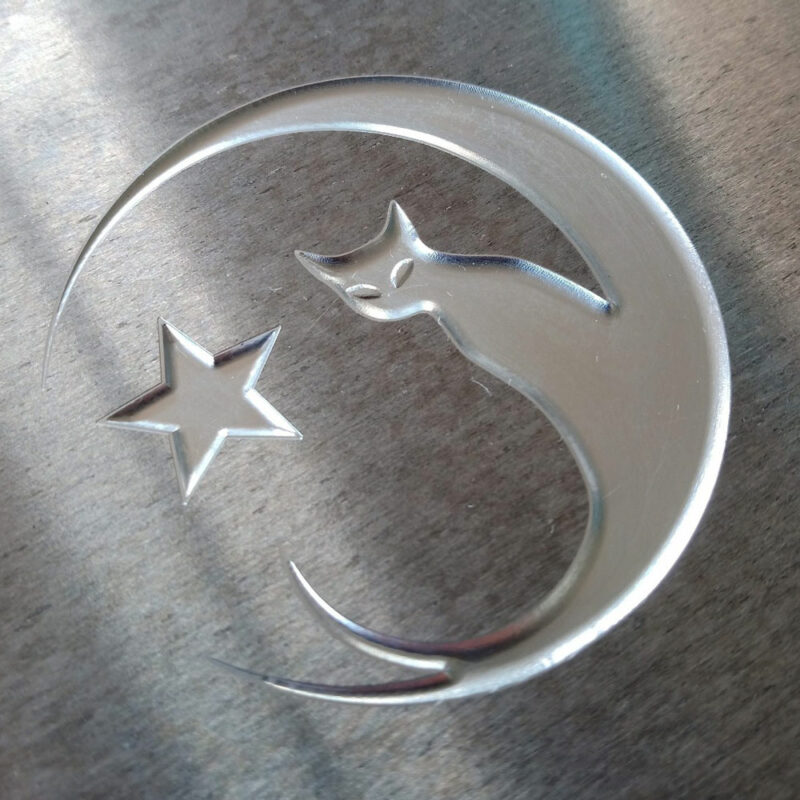

ESEMPI APPLICATIVI


CONTROLLO NUMERICO

D.Electron Z32

Il controllo numerico D.Electron Z32 è la scelta ideale per ottimizzare le prestazioni delle fresatrici CNC EM750-5X-Linear di medie dimensioni. Con programmazione in linguaggio ISO, un’interfaccia utente grafica intuitiva e funzioni di controllo del movimento ad alta precisione, il D.Electron Z32 garantisce una lavorazione precisa e affidabile. Le sue avanzate funzioni di sicurezza proteggono sia l’operatore che la macchina, contribuendo a mantenere un ambiente di lavoro sicuro.

Vantaggi:

  • Prestazioni Elevate: Grazie alle sue funzionalità avanzate, il D.Electron Z32 offre prestazioni di alto livello, garantendo risultati di lavorazione eccellenti.
  • Facile da Usare: L’interfaccia utente intuitiva semplifica l’accesso e la gestione di tutte le funzioni del controllo numerico, rendendo il processo di fresatura più efficiente.
  • Sicurezza: Con funzioni di sicurezza avanzate, il D.Electron Z32 assicura un ambiente di lavoro sicuro, proteggendo l’operatore e la macchina da potenziali incidenti.

Heidenhain TNC7

Il TNC7 supporta la programmazione in linguaggio ISO, riconosciuto come standard industriale per le macchine utensili CNC. La sua interfaccia utente touch screen intuitiva semplifica l’accesso a tutte le funzioni del controllo numerico, garantendo un utilizzo agevole. Con funzioni di controllo del movimento ad alta precisione, il TNC7 assicura risultati di lavorazione accurati e dettagliati. Le avanzate funzioni di sicurezza proteggono l’operatore e la macchina da potenziali incidenti. Inoltre, il supporto per la programmazione in 5 assi amplia le possibilità, consentendo la realizzazione di parti complesse con una precisione superiore.

Vantaggi:

  • Prestazioni Eccezionali: Il TNC7 offre prestazioni di alto livello, garantendo lavorazioni precise ed efficienti.
  • Facile da Usare: L’interfaccia utente intuitiva semplifica il processo di fresatura, rendendolo accessibile anche agli operatori meno esperti.
  • Sicuro: Grazie alle funzioni di sicurezza avanzate, il TNC7 crea un ambiente di lavoro protetto per l’operatore e la macchina.
  • Supporto per la Programmazione in 5 Assi: La capacità di programmazione in 5 assi consente una maggiore flessibilità nella realizzazione di parti complesse con precisione.
